Jak uzemnit bez rohu a spojek

Systém ochrany před bleskem v budově nefunguje bez uzemnění. Prostřednictvím něj je elektrický náboj blesku veden a rozváděn v zemi. Jako zemnicí vodič se často používá kovový roh o rozměrech 50x50x5 mm a délce tři metry. Pro větší účinnost se tři takové rohy spojí pomocí vodičů ve tvaru trojúhelníku. Tato metoda, často nazývaná tradiční, má jednu výhodu – je levná. Je však zastaralá.

Nevýhody metody uzemnění „trojúhelník“

Identifikovali jsme hlavní nevýhody a nedostatky běžné metody uzemnění „trojúhelníkem“:

• Jsou nutné další výkopové práce;
• V zemi mohou zůstat dutiny, což snižuje účinnost uzemnění;
• Černý, negalvanizovaný kov může rychle oxidovat a znehodnocovat se.
• V zimě se účinnost zemnící elektrody snižuje, protože její pracovní plocha se zmenšuje v důsledku zamrznutí půdy.

Při instalaci uzemnění s rohem je nutné provést výkopové práce. Tato metoda je zastaralá a neúčinná.

Spojovací uzemňovací vodiče

Alternativou k této metodě je uzemňovací zařízení se spojkou. Jedná se o ocelové tyče spojené spojkou. Obvykle se doporučuje jejich prohloubení o šest a více metrů – tím se zvyšuje účinnost a snižuje se počet potřebných uzemňovacích zařízení. Tím se prakticky eliminují výkopové práce – tyče se do země zatloukají pomocí speciálního vrtacího kladiva.

Nevýhody uzemňovacích zařízení s objímkou

Navzdory své pohodlí má však tato metoda značné nevýhody, které snižují účinnost uzemnění:

• V půdě zůstávají dutiny po spojkách;
• Spojení tyčí je narušeno v důsledku kombinace různých kovů (pozinkovaný, měděný, mosazný) v uzemňovacím vodiči;
• Závity tyčí jsou přerušeny, což oslabuje jejich spojení;
• Měděné spojky se v kyselých půdách zhoršují a v tvrdých horninách praskají a lomí se;
• Vodivá pasta se z přípojek vymyje;
• Tloušťka tyčí je 14–16 mm.

Bezspojková tyč

Problematiku ochrany před bleskem a uzemnění zkoumáme již více než 100 let. Naši inženýři po prostudování výhod a nevýhod různých metod uzemnění vyvinuli pohodlnější a efektivnější uzemňovací zařízení – bezspojkovou tyč.

Bezobjímková tyč umožňuje efektivnější uzemňovací systém.

Výhody bezspojkového uzemňovacího zařízení OBO:

• Nezanechává v zemi dutiny, díky čemuž uzemňovací zařízení pracuje co nejefektivněji;
• Nezasahuje do „digitálního uzemnění“;
• Není třeba provádět žádné další zemní práce;
• Jeden uzemňovací bod je dostatečný kvůli zvýšené vrstvě zinku.

Zemnící vodič se skládá z tyčí o délce 1,5–2 metry. Tyč začne účinně fungovat, když je zakopána do hloubky 4–6 metrů. Vždy je však možné tuto hodnotu zvýšit na 9–12 metrů. Specialisté OBO vám pomohou vypočítat požadovanou hloubku a počet uzemňovacích bodů.

Zemnící sada

Pro soukromé domy je ideální volbou pro instalaci uzemňovacího systému hotová uzemňovací sada OBO Bettermann. Zvýšená vrstva zinku umožňuje instalaci pouze jednoho uzemňovacího vodiče. Sada obsahuje vše, co potřebujete pro svépomocnou instalaci:

• 4 tyče o celkové délce 6 metrů (průměr 20 mm);
• nástavec pro zatloukání tyčí do země;
• konektor pro připojení svodového vodiče k uzemňovacímu vodiči;
• 10 m izolační pásky;
• pokyny k instalaci.

Hotová uzemňovací sada OBO Bettermann je ideální pro instalaci uzemňovacího systému v soukromém domě.

Pokud váš projekt zahrnuje uzemnění základů, budete muset vytvořit mřížku vodičů. Pro tento úkol doporučujeme použít plochý pozinkovaný ocelový vodič. Je vhodný i pro kruhové uzemnění a pro položení do země. Pokud je to pro váš projekt vhodnější, doporučujeme také kulatý pozinkovaný vodič RD 10 (lze položit do země).

Důležité: Pro připojení vodivé sítě v základech doporučují technici OBO použití držáky křížů Pro připojení mřížky ke svodům a uzemňovacímu systému — diagonální konektor .

Křížový konektor pomůže bezpečně upevnit buňky vodivé mřížky v uzemnění základů.

Diagonální konektor pomůže propojit uzemňovací mřížku v základech se svodem a uzemňovacím vodičem.

Uzemňovací systém je nedílnou součástí komplexní ochrany budovy před bleskem. Pro jeho účinnou ochranu je také důležitý správný výběr hromosvodů, svodů, přepěťových chráničů (SPD) a sběrnic pro vyrovnání potenciálů. O tom si povíme v následujících článcích.

Pokud máte dotazy ohledně seznamu vybavení (a nejen něj), zeptejte se našich specialistů. Pomůžeme vám vybrat vše, co pro váš projekt potřebujete. Vypočítáme, jak hluboko je třeba namontovat zemnicí vodič a kolik metrů vodiče budete potřebovat.

Používáme soubory cookie. Pokračováním v používání stránek souhlasíte se zásadami používání souborů cookie společností OBO Bettermann LLC na webových stránkách společnosti.

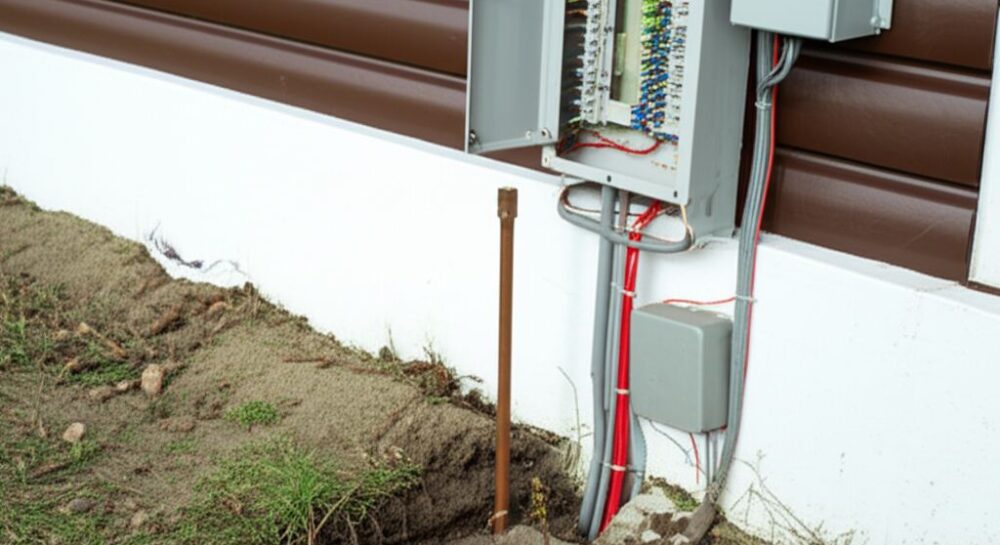

Uzemnění u dachy: proč je to nutné a jak to funguje? Zjistěte si, jak je nutné uzemnění pro bezpečnost a ochranu elektrických zařízení v soukromém domě.

Uzemnění u dachy není jen rozmar, ale životně důležitá nutnost diktovaná bezpečnostními aspekty a spolehlivostí elektrických zařízení. Pojďme zjistit, proč je to tak důležité a jak to funguje.

Proč je uzemnění v soukromém domě nutné?

Hlavním úkolem uzemnění je ochrana před úrazem elektrickým proudemPředstavte si situaci: izolace pračky je poškozená a tělo je pod napětím. Bez uzemnění se dotykem těla vystavujete riziku úrazu elektrickým proudem, který může být smrtelný. Uzemnění vytváří cestu nejmenšího odporu pro svodový proud, směřuje jej do země a aktivuje proudový chránič (RCD) nebo jistič, čímž se obvod odpojí od napětí.

Kromě toho, uzemnění zajišťuje stabilní provoz elektrických spotřebičůPřepětí způsobené údery blesku nebo špatným napájením může poškodit citlivou elektroniku. Uzemnění pomáhá stabilizovat napětí a předcházet selhání zařízení.

Jak funguje uzemňovací systém?

Princip fungování uzemňovacího systému je jednoduchý: odvedení svodového proudu do zeměSystém se skládá ze zemnící smyčky (obvykle kovové kolíky zaražené do země a vzájemně propojené) a zemnícího vodiče, který smyčku spojuje s kryty elektrických spotřebičů.

Když dojde k unikajícímu proudu, proudí po cestě nejmenšího odporu – přes uzemňovací obvod do země. To vede k snížení napětí na těle zařízení na bezpečnou úroveň. Současně zvýšení proudu v obvodu způsobí aktivaci ochranných zařízení, která odpojí napájení.

Regulační požadavky na uzemnění

Uzemnění u dachy musí splňovat požadavky PUE (Pravidla elektrické instalace)Tato pravidla upravují všechny aspekty elektrických instalací, včetně požadavků na uzemnění.

Klíčovým parametrem je odpor zemní smyčkyČím menší je, tím efektivněji funguje uzemňovací systém. Hodnota odporu by u sítí s pevně uzemněným nulovým vodičem (nejběžnější typ sítě v Rusku) neměla překročit 4 ohmy.

Odpor uzemňovacího obvodu závisí na několika faktorech:

• Typ půdy: V písčitých a kamenitých půdách je odpor vyšší než v jílovitých půdách.
• Hloubka zaražení zemních tyčí: Čím hlouběji jsou kolíky zaraženy, tím menší je odpor.
• Počet a konfigurace zemnicích elektrod: Čím více kolíků a čím správněji jsou umístěny, tím lépe.

K měření odporu uzemňovacího obvodu se používají speciální zařízení – měřiče odporu uzemnění. Doporučuje se provádět měření alespoň jednou ročně, zejména po zimním období, kdy může půda zamrznout a změnit své vlastnosti.

Důležité! Uzemňovací práce vyžadují speciální znalosti a dovednosti. Nedoporučuje se provádět je svépomocí, pokud nejste kvalifikovaný elektrikář. Pro zajištění bezpečnosti a dodržování předpisů kontaktujte odborníky.

Disclaimer: Tento článek slouží pouze pro informační účely a není návodem k akci. Elektroinstalační práce vyžadují speciální znalosti a dovednosti. Při provádění elektroinstalačních prací je nutné dodržovat bezpečnostní předpisy a kontaktovat kvalifikované odborníky.

Výběr materiálů a výpočet uzemňovacího obvodu pro letní dům: Praktický průvodce

Výběr správných materiálů a přesný výpočet uzemňovacího obvodu je základem bezpečného a účinného uzemňovacího systému ve vaší dacha. Pojďme zjistit, jak to udělat správně.

Materiály pro uzemnění: Srovnání a nuance

K vytvoření zemnící elektrody se nejčastěji používají ocelové úhelníky, tyče nebo pásky. Méně často – měděné elektrody. Každý materiál má své vlastní vlastnosti:

• Ocel: Nejběžnější a cenově dostupnější možnost.
• Výhody: Trvanlivost, relativně nízká cena.
• Nevýhody: Odolnost proti korozi: Pro prodloužení životnosti zvolte ocel s antikorozním povlakem nebo pozinkovanou ocel.
• Měď: Vynikající vodič a odolnost proti korozi.
• Výhody: Vysoká vodivost, trvanlivost.
• Nevýhody: Vysoká cena. Měděné elektrody jsou oprávněné v agresivním prostředí nebo s vysokými požadavky na spolehlivost.

„Při výběru materiálu pro uzemňovací vodič zvažte nejen cenu, ale také agresivitu půdy na vašem místě. V kyselé půdě ocel koroduje rychleji než v neutrální půdě,“ radí zkušený elektrikář.

Výpočet zemního odporu: Klíčové faktory

Uzemňovací odpor je hlavním ukazatelem účinnosti systému. Čím nižší je, tím lépe. Odpor je ovlivněn:

• Typ půdy: Jíl má menší odolnost než písek nebo hlína.
• Hloubka výskytu: Čím hlouběji je uzemnění, tím nižší je odpor. Obvykle by hloubka měla být alespoň 2–3 metry.
• Uzemňovací plocha: Čím větší je kontaktní plocha zemnicí elektrody se zemí, tím lépe.

Vzorce pro přesný výpočet odporu existují, ale jsou poměrně složité a vyžadují znalost specifického odporu půdy. Pro přibližný odhad můžete použít online kalkulačky nebo kontaktovat specialisty.

Schéma uzemňovací smyčky: Výběr optimální konfigurace

Existuje několik základních schémat uzemnění:

• Trojúhelník: Elektrody jsou umístěny ve vrcholech trojúhelníku a jsou vzájemně propojeny páskem.
• Výhody: Efektivní v malých oblastech.
• Nevýhody: Vyžaduje přesné dodržování rozměrů trojúhelníku.
• Čára: Elektrody jsou uspořádány v řadě v určité vzdálenosti od sebe.
• Výhody: Snadná implementace, vhodná pro protáhlé plochy.
• Nevýhody: Méně efektivní než trojúhelník pro stejnou plochu.
• Obvod: Elektrody jsou umístěny po obvodu budovy a tvoří uzavřený obvod.
• Výhody: Poskytuje nejlepší ochranu, rovnoměrně rozvádí proud.
• Nevýhody: Vyžaduje vysoké náklady a náročnost práce.

Volba optimálního schématu závisí na ploše pozemku, typu půdy a vašich finančních možnostech. Na malém pozemku s jílovitou půdou stačí trojúhelník. Na velkém pozemku s písčitou půdou je lepší použít vrstevnici.

„Nešetřete na materiálech a nezanedbávejte výpočty. Správně provedené uzemnění je zárukou vaší bezpečnosti a bezpečnosti elektrických zařízení,“ připomíná specialista na elektroinstalace.

FAQ:

• Lze použít výztuž jako uzemňovací vodič?
• Odpověď: Teoreticky ano, ale nedoporučuje se to. Výztuž má často poškozený nátěr, který urychluje korozi. Je lepší použít speciální uzemňovací zařízení.
• Jak často by se měl kontrolovat stav uzemnění?
• Odpověď: Doporučuje se provádět vizuální kontrolu uzemnění alespoň jednou ročně. Odpor uzemnění by měl být měřen alespoň jednou za 3–5 let nebo pokud existuje podezření na zhoršení jeho vlastností.

Disclaimer: Tento článek slouží pouze pro informační účely. Veškeré práce na instalaci a připojení uzemnění musí být prováděny kvalifikovanými odborníky v souladu s platnými normami a předpisy pro elektrickou bezpečnost. Nesprávně provedené uzemnění může vést k úrazu elektrickým proudem a poškození zařízení.

Instalace uzemnění svépomocí: podrobné pokyny

Uzemnění u dachy není jen formalita, ale záruka vaší bezpečnosti a bezpečnosti elektrických spotřebičů. Samoinstalace je možná, pokud budete dodržovat jasné pokyny a vezmete v úvahu důležité nuance.

Příprava místa a zaražení elektrod

Prvním krokem je výběr vhodného místa. Ideální je vlhké, stinné místo mimo cesty a rekreační oblasti. Odstraňte veškeré nečistoty, kameny a vegetaci z plochy přibližně 2×2 metry. To usnadní další práci.

Dále – zatloukání elektrod. Obvykle se používají ocelové úhelníky nebo tyče o délce 2–3 metry. Důležité: Měděné elektrody nejsou kompatibilní s ocelovými konektory – to povede ke korozi! Umístěte elektrody do trojúhelníku nebo do řady ve vzdálenosti 2–3 metrů od sebe. Zatlučte je do země kladivem a nechte je asi 20 cm nad povrchem. Pokud je půda příliš tvrdá, použijte vibrační kladivo. Tím se proces výrazně urychlí a ušetří se energie.

Life hacking: Před zaražením nabrouste konce elektrod – snáze se tak zapíchnou do země.

Připojení elektrod a připojení k panelu

Připojení elektrod je kritickým krokem. Nejspolehlivější metodou je svařování. Pečlivě svařte všechny spoje, abyste zajistili spolehlivý elektrický kontakt. Pokud svařování není k dispozici, použijte šroubový spoj. V tomto případě je nutné očistit spojovací body s kovem a ošetřit je antikorozním mazivem. Používejte silné šrouby a matice s pojistnými maticemi, abyste zabránili uvolnění spoje v průběhu času.

Nešetřete na kvalitě připojení – účinnost uzemnění závisí na tom!

Pro připojení zemnící smyčky k elektrickému rozvaděči použijte měděný vodič s průřezem alespoň 10 mm². Připojte vodič k zemnící sběrnici v rozvaděči. Ujistěte se, že je spojení bezpečně utaženo.

Je důležité, aby se: Nikdy nepřipojujte uzemnění k vodovodnímu nebo topnému potrubí! To je extrémně nebezpečné!

Funkční testování

Po instalaci je nutné zkontrolovat funkčnost uzemnění. K tomu je zapotřebí speciální zařízení – měřič odporu uzemnění. Změřte odpor uzemňovacího obvodu. V ideálním případě by neměl být větší než 4 ohmy. Pokud je odpor vyšší, je nutné zvýšit počet elektrod nebo je prohloubit do země.

Poznámka: Měření zemního odporu je zodpovědný úkol. Pokud si nejste jisti svými schopnostmi, obraťte se na odborníka.

Příklad:

Řekněme, že jako elektrody použijete ocelové úhelníky o rozměrech 50x50x5 mm. Pro letní domek o rozloze 6 mXNUMX obvykle postačí tři takové elektrody uspořádané do trojúhelníku. Pokud je však půda písčitá nebo kamenitá, může být zapotřebí více elektrod.

Často kladené otázky:

• Je možné použít výztuž místo rohů? Ano, můžete, ale armatury nesmí být zrezivělé a nesmí být znečištěné olejem.
• Jak často by se mělo kontrolovat uzemnění? Doporučuje se kontrolovat uzemnění alespoň jednou ročně, zejména po zimním období.
• Co dělat, když je zemní odpor příliš vysoký? Zvyšte počet elektrod, zakopejte je hlouběji do země nebo do půdy přidejte sůl.

Upozornění: Tento článek slouží pouze pro informační účely. Veškeré elektroinstalační práce musí být prováděny kvalifikovanými odborníky. Autor nenese odpovědnost za důsledky samostatného provedení prací.
