Výměna a instalace proudových chráničů. Cena, princip činnosti a schéma zapojení proudových chráničů.

Co je RCD? Jak vybrat ten správný RCD? Kolik stojí jeho instalace nebo výměna? Kdo by měl instalovat RCD v bytě? Co je lepší RCD nebo difavtomat? Odpovězme na všechny tyto otázky popořadě.

Provádíme odbornou diagnostiku, výměnu a montáž proudových chráničů. Proto vám můžeme podrobně pomoci ve všech otázkách souvisejících s RCD a diferenciálními jističi.

• Náklady na výměnu a instalaci RCD
• Co je RCD, princip činnosti
• Před čím RCD chrání?
• Typy RCD
• Rozdíl mezi RCD a diffamátem
• Jak vybrat správný RCD
• Schéma zapojení RCD
• Instalace bez uzemnění
• Proč RCD nefunguje?
• Kontrola funkčnosti proudového chrániče
• Kdo by měl instalovat RCD?

Ceny za montáž a výměnu proudových chráničů

• Instalace dvoupólového RCD 1000 RUR.
• Montáž čtyřpólového RCD ks. 1500 rublů.
• Montáž dvoupólového diferenciálu. strojní ks. 1000 rublů.
• Montáž čtyřpólového diferenciálu. strojní ks. 1500 rublů.
• Montáž magnetických startérů ks. 1500 rublů.
• Přepážka štítu od 2900 rub.
• Montáž pneumatik – N ks. 800 rublů.
• Instalace hřebenu (až 10 modů) od 800 rub.
• Instalace přídavných na DIN lištu ks. 1000 rublů.
• Demontáž jističe ks. 150 rublů.
• Podrobné ceny

Instalace proudového chrániče se příliš neliší od instalace dvoupólového jističe. Hlavní věcí při instalaci RCD je příprava sedadla a správná logika pro jeho připojení, která má vždy své vlastní nuance (které jsou diskutovány níže). Proto Cena instalace RCD na hotových komunikacích závisí na správně vytvořeném štítu jako celku. V některých případech může být pro správnou instalaci RCD nutné znovu sestavit celý elektrický panel v bytě.

Co je proudový chránič (RCD), princip fungování

Nejčastější otázkou je „proč potřebujete proudový chránič? Většina lidí věří, že proudový chránič je určen pouze k ochraně osoby před úrazem elektrickým proudem. Ve skutečnosti to není tak úplně pravda. Ano, určitě chrání lidi před úrazem elektrickým proudem, ale bohužel ne vždy.

Podle PUE je instalace RCD povinná pro všechny mokré místnosti a dětské pokoje. Toto pravidlo bylo vytvořeno právě proto, aby chránilo lidi před úrazem elektrickým proudem. ALE v praxi se při zasažení elektrickým proudem proudový chránič ne vždy vypne. Proč? Existuje několik důvodů, o kterých budeme diskutovat níže.

Dnes je hlavní funkcí a nejdůležitější funkcí RCD protipožární prevence. Proto jsou dnes RCD instalovány nejen v místnostech s vysokou vlhkostí, ale všude (s výjimkou pouličních zásuvek a osvětlení).

Princip, na kterém proudový chránič funguje, je porovnání příchozích a odchozích proudů. Jak víte, proud protéká dvěma vodiči (3 fáze zde nejsou uvažovány) – jedna fáze a jedna nula. Pokud proud teče jinam než těmito dvěma vodiči, musí proudový chránič vypnout. To znamená, že pokud dojde k unikajícímu proudu určité hodnoty, proudový chránič okamžitě vypne obvod.

RCD nefunguje pro zkratové proudy a pro přetížení v síti, na rozdíl od diferenciálního jističe, který má funkci proudového i klasického jističe.

Proti čemu chrání proudový chránič (RCD)?

Za prvé, RCD je vynikající prevencí požárů kvůli špatné elektroinstalaci. Jak je známo, požáry elektrického vedení vznikají v důsledku zkratů, přehřátí kabelu a přehřátí kontaktů. Na rozdíl od běžných automatických zařízení přebírá RCD funkci vypnutí v případě roztavení izolace kabelu. Samozřejmě ne vždy, ale za určitých podmínek, zejména pokud je správné uzemnění, proudový chránič musí vypadnout.

Mimochodem, RCD funguje mnohem správněji, pokud má kabel ochranný vodič PE. Protože svodový proud skrz roztavenou izolaci jde do uzemnění. Při pokládání nových rozvodů nebo vedení proto nešetřete na třívodičových rozvodech, a to ani na osvětlení.

Druhým, nejčastějším důvodem provozu ochranných vypínacích zařízení a diferenciálních jističů je voda. Vzhledem k tomu, že voda je vynikající vodič elektrického proudu, když se voda dostane na živé části, proud se jí šíří, což také způsobuje netěsnost a vypíná proudový chránič.

No, nejdůležitější bod je lidská ochrana před úrazem elektrickým proudem. Ve skutečnosti chci vyvrátit mýtus, že RCD chrání 100% před elektrickými šoky. Ve většině případů dojde k úrazu elektrickým proudem a podobně a žádný proudový chránič se nespustí. Případy, kdy proudový chránič vypne osoba, která byla šokována, jsou v praxi velmi vzácné. Proč se tak děje napíšeme na konci článku.

Ochrana proti úrazu elektrickým proudem pomocí proudového chrániče bude fungovat mnohem lépe ve vlhkých místnostech s uzemněním! Mokré domácí spotřebiče, lampy v koupelnách a dětských pokojích, vše musí být uzemněno.

Typy proudových chráničů

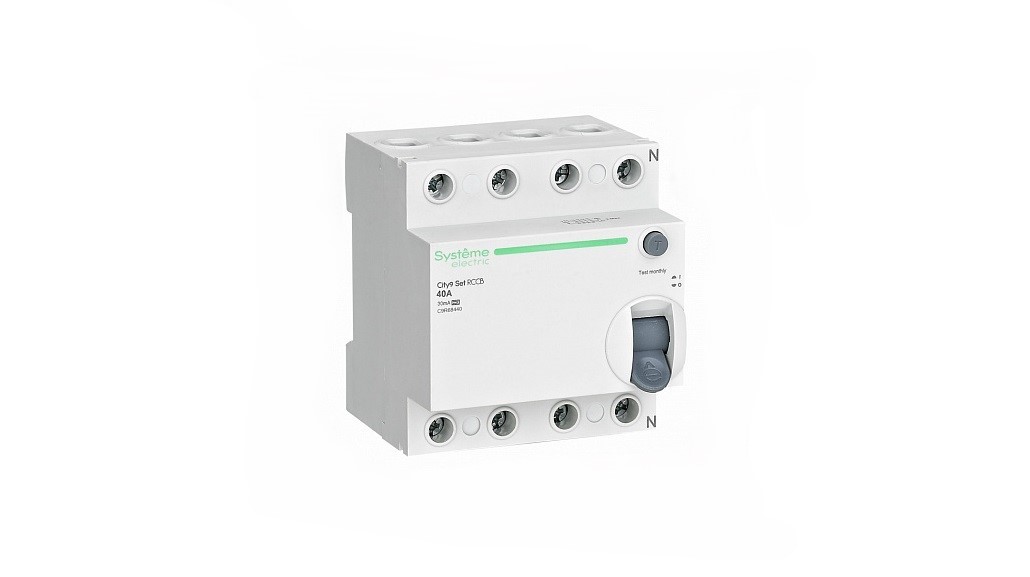

Samotné proudové chrániče se dělí na třífázové a jednofázové (čtyřpólové a dvoupólové).

Nejčastěji se vyskytuje v každodenním životě dvousvorkový RCD se svodovým proudem 0,03 A. Tato zařízení řeší 90 % všech problémů v domácnosti souvisejících s únikem proudu.

Tato zařízení mají také takový indikátor jako jmenovitý proud. Nejběžnější je 24 nebo 40 A. Tento indikátor je třeba vzít v úvahu při instalaci proudového chrániče na skupinu nebo vedení, u kterých se neočekává překročení tohoto indikátoru.

Podívejme se na vlastnosti RCD podrobněji:

• Svodový proud mA. Nejoblíbenější RCD na trhu jsou 0,03 mA (30 miliampérů), které jsou považovány za bezpečné pro lidi. Často se vyskytují proudové chrániče se svodovým proudem 0.1 A, obvykle se jedná o čtyřpólové proudové chrániče. Existují také zvláště citlivé RCD od 0,01 A a průmyslová automatizace se svodem větším než 0,1 A
• Jmenovitý proud A (C). Obvykle je to 25 ampér na linku nebo 40 ampér (na byt) nebo více (soukromý dům, podnik). Toto je proud, který se nedoporučuje překračovat pro správnou funkci zařízení.
• Počet pólů . Čtyřpólové a dvoupólové. Pro třífázové a jednofázové sítě.
• Automatická funkce. Má také vlastnosti běžného stroje s jmenovitým proudem vypínání zařízení (6,10,15,20,25,32,40,64 A). Pro každou linku se používají bipolární diferenciály. Zvyšují funkčnost štítu a zároveň šetří místo. Nejčastěji jsou instalovány v soukromých domech, chatách a velkých bytech a kancelářích.

Jaký je rozdíl mezi proudovým chráničem (RCD) a diferenciálním jističem?

Diferenciální automat, zjednodušeně řečeno DIF, se od proudového chrániče liší pouze tím, že kombinuje funkce proudového chrániče a proudového chrániče. To znamená, že je dva v jednom, umožňuje šetřit místo ve štítu. Náklady na diferenciální jističe jsou obvykle dražší než jednoduchý RCD.

To znamená, co je výhodou automatu, je to pouze úspora místa. Nevýhodou je, že není výhodné jej instalovat na skupinu strojů, protože bude plnit funkci stejného RCD, který stojí méně.

Jak vybrat správný proudový chránič

Musíte pochopit, že má smysl instalovat RCD se svodovým proudem větším než 0,03 ampéru pouze na velké objekty a zařízení, aby se zabránilo falešným poplachům. Pokud je nutné chránit osobu, doporučujeme proudový chránič, který reaguje na svodový proud do 0,03 A. Je to 30 miliampérů, které jsou považovány za bezpečné pro lidský organismus.

Při výběru třífázového RCD je třeba zvážit, proč jej instalujete. Pokud se jedná o samostatné zařízení, například elektrickou saunu, pak by svodový proud také neměl překročit 0,03 ampéru. Pro ochranu celého domu můžete nainstalovat méně citlivé RCD se svodovým proudem 0,1 ampéru. To se provádí proto, aby se zabránilo falešným poplachům z pěších proudů.

Musíte také pochopit, že při instalaci RCD na pouliční čáry se můžete setkat s problémem častých odstávek během dešťů nebo jednoduše vlhkého počasí. Jedná se tedy buď o samostatný, méně citlivý RCD pro ulici, nebo o jeho absenci, která neodporuje pravidlům a předpisům.

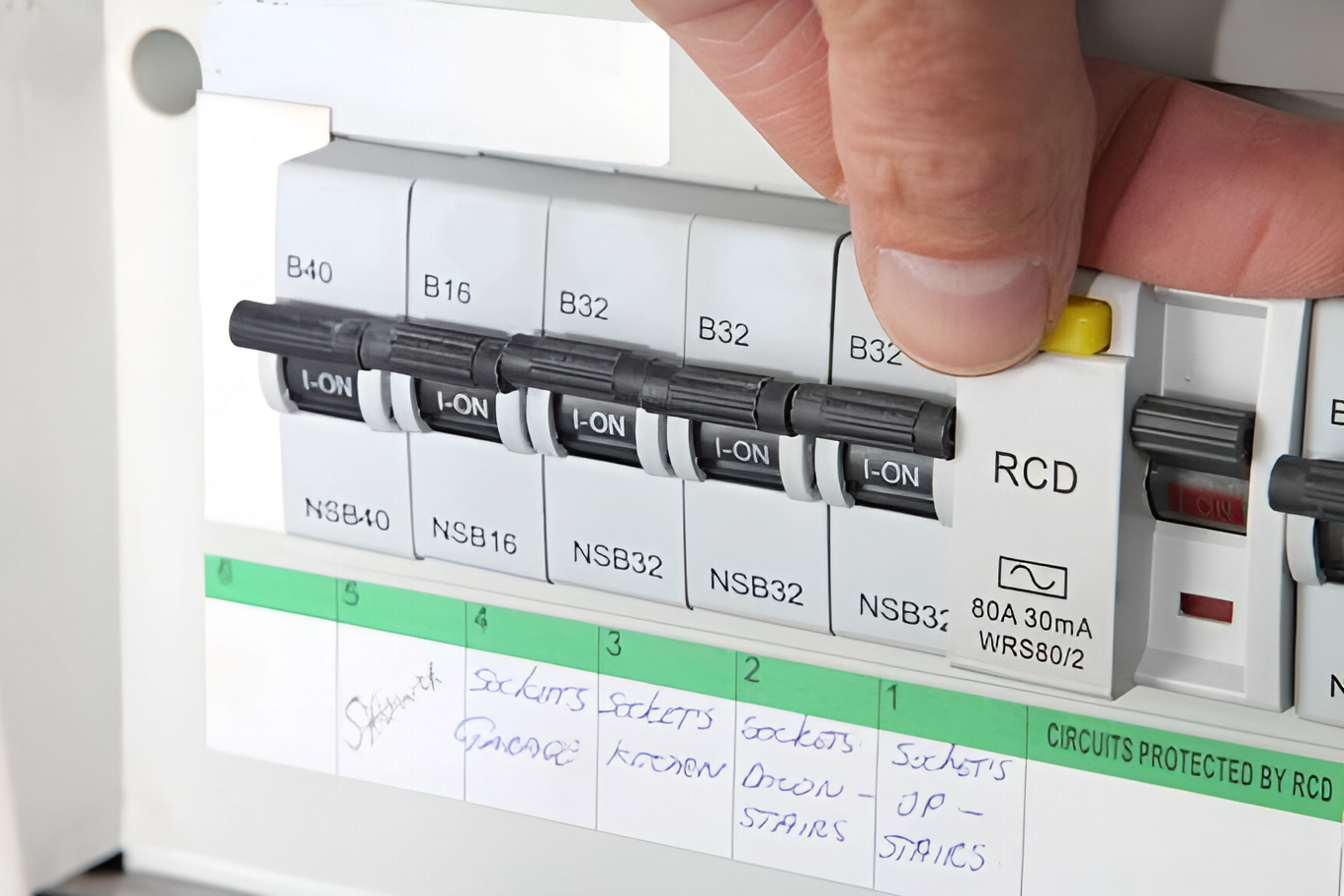

Schéma zapojení proudového chrániče v bytovém rozvaděči

Jak správně nainstalovat proudové chrániče před nebo za stroje? Změna místa výrazů v zásadě nezmění součet, vše bude fungovat tak, jak má. Obvykle se však RCD instaluje mezi obecný stroj a lineární stroje.

Při montáži stínění je důležité dodržet správný průřez kabelu. Propojky mezi stroji nemůžete udělat pomocí kabelu s průřezem méně než 4 mmXNUMX

Je možné nainstalovat proudový chránič bez uzemnění?

Ano, instalace bez uzemnění snižuje potenciál ochrany vedení a osob. Ale i v případě instalace RCD bez uzemnění je to stále velké plus. Protože v případě úniku může být země prostě louže vody, kterou se proud bude šířit. Nemluvě o vodovodních trubkách a krytech elektrických spotřebičů.

Ale při pokládání samostatného vedení s další ochranou jeho RCD je nejlepší položit samostatný třížilový kabel, i když ve vašem domě není žádné uzemnění. Protože i tato možnost zvýší pravděpodobnost, že se zařízení vypne stejným způsobem, jako kdybyste měli zemní spojení.

Proč se proudový chránič nevypne při úrazu elektrickým proudem?

Nejčastější otázka, která vyvstává mezi lidmi, kteří se potýkají s takovou situací. Všechno je zde jednoduché, pokud nedochází k úniku, pak by to nemělo fungovat. Pokud se člověk dotkne fáze a nuly, proud poteče stejným způsobem jako zátěží, například žárovkou. Proto je důležité mít po ruce uzemnění. Aby se proudový chránič spustil proti úrazu elektrickým proudem u osoby, musí dojít k bočnímu úniku proudu.

Jak zkontrolovat proudový chránič (RCD)?

Pro kontrolu funkčnosti proudového chrániče je na všech přístrojích speciální T tlačítko. Zkušení elektrikáři mají také metodu pro zkratování nulového a zemnicího vodiče. V každém případě i v síti bez zátěže by měl proudový chránič vypnout.

Mimochodem, tímto způsobem můžete odpojit byt nebo jakýkoli jiný objekt a mít přístup pouze k jedné uzemněné zásuvce. K tomu stačí připojit jakoukoli zátěž přes uzemnění a jakýkoli výstup (fáze, nula) ze zásuvky.

Kdo by měl instalovat proudový chránič do rozvaděče?

Podle zákona není nikdo povinen instalovat RCD ve vašem bytě. Elektrický systém ve vašem domě je vaší odpovědností. Dnes, podle pravidel PUE a SNIPs, je přítomnost RCD povinná ve všech obytných prostorách. Toto pravidlo platí pro dodávky projektů bytové výstavby. Ale ve starém bytovém fondu, například v Moskvě, jsou RCD instalovány pouze v rámci generální opravy. A nakonec je to všechno za vaše peníze. Také stojí za to pochopit, že není možné instalovat RCD na každé staré vedení. V některých případech je nutné instalovat nové rozvody nebo vedení.

Pro kvalitní diagnostiku chodu RCD, montáž nebo výměnu nás kontaktujte. Jsme profesionálové, pomůžeme vám vybrat a poradíme po telefonu. +7 495 760 36 77

Zařízení na zbytkový proud — hlavní součást bezpečnostního systému, určená k ochraně osob a elektrických zařízení před hrozbou úrazu elektrickým proudem. Jejím hlavním úkolem je předcházet požárům, které mohou vzniknout v důsledku poruch ve vodičích nebo poškození vnitřních částí elektrických zařízení. Funguje na principu monitorování úniků elektrického proudu. Neustále sleduje poměr proudu procházejícího fázovým a nulovým vodičem. Pokud zařízení detekuje rozdíl přesahující předem nastavenou mez, okamžitě odpojí elektrický obvod. Poskytuje okamžitou reakci v případě nebezpečných situací, čímž chrání osoby a minimalizuje riziko poškození elektrických zařízení.

Klasifikace proudových chráničů (RCD)

Proudové chrániče jsou klasifikovány podle různých parametrů, což vám umožňuje vybrat optimální řešení v závislosti na provozních podmínkách a specifických úkolech použití:

Podle citlivosti:

• 30 mA je kategorie zařízení určených k ochraně osob před úrazem elektrickým proudem. Tyto proudové chrániče reagují i na malé úniky proudu, čímž minimalizují pravděpodobnost úrazu elektrickým proudem a zajišťují bezpečnost v obytných oblastech.
• 100 mA a 300 mA – jsou určeny především k ochraně zařízení. Jsou méně citlivé a mají zabránit poškození elektrických zařízení a systémů, spíše než přímo chránit lidi.

Podle počtu pólů:

• Dvoupólové jističe jsou určeny pro jednofázové elektrické sítě. Jsou vhodné pro standardní domovní přípojky a poskytují ochranu jedné fáze a nulového vodiče.
• Čtyřpólové jističe se používají v třífázových sítích. Chrání všechny tři fáze i nulový vodič, což je činí obzvláště relevantními pro průmyslové a složité elektrické systémy.

• Mechanické proudové chrániče (termobimetalické) – mají jednoduchý design, jsou spolehlivé v provozu a mohou reagovat na přehřátí, což někdy omezuje jejich použití v obtížných podmínkách.
• Elektronické — používají složitější obvody, citlivé prvky k detekci úniků proudu. Poskytují vyšší úroveň ochrany, lze je integrovat s jinými systémy a mají schopnost automatického restartu po odstranění poruchy.

Hlavní funkce akce

Zahrnuje ochranu a záruku bezpečnosti uživatelů elektrických systémů. Toto zařízení odpojí obvod v případě úniku, který může být způsoben:

• Poškození izolace vodiče.
• Nesprávné připojení zařízení.
• Vystavení vlhkosti (například v koupelně nebo venku).
• Přímý kontakt s lidmi nebo zvířaty.

Princip činnosti

Založeno na měření proudů protékajících fázovým a nulovým vodičem. Součástí je proudový transformátor, který zaznamenává rozdíl mezi nimi. Za standardních podmínek by proudy měly být stejné a zařízení nefunguje.

Pokud dojde k úniku (pokud proud prochází do země poškozeným vodičem), rozdíl mezi nimi se zvětší. Když tento rozdíl překročí předem nastavenou mez, proudový chránič se vypne a odpojí elektrický obvod. Proces probíhá během několika milisekund, což snižuje riziko zranění.

Na co může RCD reagovat?

Izolační materiály mohou časem ztratit své ochranné vlastnosti, opotřebovat se nebo se poškodit. To je důležité v místech, kde je vedení vystaveno mechanickým nárazům nebo vlhkosti. Proudové chrániče účinně detekují únik proudu a okamžitě odpojí elektrický obvod, čímž předcházejí možným zraněním a poškození zařízení.

• Nesprávné připojení zařízení nebo použití necertifikovaných zařízení může způsobit přetížení, zkraty, což představuje nebezpečí pro celý elektrický systém. Proudové chrániče jsou schopny rychle reagovat na vzniklá porušení a v takových situacích fungují, čímž zabraňují vážnému poškození samotných zařízení i celého elektrického systému.
• Vniknutí vlhkosti do elektrických spotřebičů je jedním z hlavních důvodů jejich provozu, zejména v místnostech s vysokou vlhkostí. Zařízení může reagovat na únik proudu způsobený kondenzací vlhkosti nebo přímým kontaktem s vodou.
• Staré, špatně provedené elektrické rozvody představují zvýšené riziko úniků a zkratů. Pravidelné kontroly stavu rozvodů pomohou předejít problémům.
• Vnější faktory, jako jsou bouřky nebo přepětí, mohou spustit proudové chrániče. Tyto impulzy mohou vytvořit podmínky, za kterých je narušen poměr proudu.
• Funkce autotestu – umožňuje zařízení ověřit jeho funkčnost. Pokud je zjištěna závada, proudový chránič se může vypnout, což je třeba vzít v úvahu i při analýze jeho činnosti.

Problémy způsobené venkovní instalací

• Vystavení povětrnostním podmínkám. Déšť, sníh, extrémní teploty mohou poškodit zařízení a zvýšit riziko kontaminace a koroze.
• Nesprávná ochrana proti vlhkosti. Pokud mechanismus nemá odpovídající ochranu (například stupeň krytí IP), může se porouchat.
• Krátkodobé poruchy: Venkovní instalace mohou představovat zvýšené riziko úderů blesku, které mohou také způsobit falešné poplachy.

Před instalací proudového chrániče venku byste měli vždy zkontrolovat provozní podmínky a používat zařízení určená pro provoz v obtížných vnějších podmínkách.

Diagnostika funkčnosti a odstraňování závad

Mezi hlavní příznaky poruchy patří:

• Neustálé výpadky proudu.
• Poškozené nebo spálené elektrické spotřebiče.
• Nesprávný provoz elektrických spotřebičů (např. jiskření, zápach spáleniny).

Diagnostické metody:

• Kontrola nastavení proudového chrániče. Ujistěte se, že zařízení splňuje vaše systémové požadavky.
• Zkouška těsnosti: Zkontrolujte těsnost pomocí testeru těsnosti nebo testovacího tlačítka, pokud je na jednotce k dispozici.
• Inspekce: Zhodnoťte stav kabeláže, připojovacích svorek a samotných zařízení, zda nevykazují známky poškození.
• Zkušební provoz s různým zatížením. Změňte zatížení proudového chrániče a pozorujte jeho činnost, abyste identifikovali závady.

Jak sami řešit problémy?

• Vypněte napájení. Nejprve vypněte napájení, abyste předešli úrazu elektrickým proudem.
• Čištění: Odstraňte prach a nečistoty z pouzdra a kontaktů. To lze provést měkkým, suchým hadříkem nebo stlačeným vzduchem.
• Zkontrolujte připojení. Zkontrolujte, zda jsou všechna připojení pevná, nezkorodovaná a zda nejsou viditelně poškozená. V případě potřeby kontakty dotáhněte.
• Výměna: Pokud proudový chránič (RCD) nadále vypíná bez zjevného důvodu, vyměňte jej za nový, který je kompatibilní s vaším elektrickým systémem.
• Konzultace s odborníky. Pokud nejste schopni problém vyřešit sami, doporučuje se kontaktovat kvalifikovaného elektrikáře pro důkladnější diagnostiku a vyřešení problému.

Provoz proudového chrániče může být jevem, který vyvolává mnoho otázek, zejména pokud k němu dochází bez zjevného důvodu. Pochopení příčin provozu a použití diagnostických metod pomůže identifikovat a odstranit závady. Dodržováním provozních pravidel a prováděním pravidelných kontrol mohou uživatelé výrazně snížit riziko situací, které vedou k provozu. Přístup k elektrické bezpečnosti by měl být komplexní: od výběru kvalitních materiálů až po pravidelný servis, pozornost věnovanou stavu zařízení.
