Elektřina nás obklopuje všude, v práci uvádí do pohybu výrobní zařízení a kancelářské vybavení, doma nám dává útulnost a pohodlí, zpřístupňuje všechny výhody civilizace. Pokud je však tento silný zdroj energie mimo kontrolu, představuje nebezpečí pro lidské zdraví a život, bezpečnost majetku, zejména vadné elektrické vedení nebo elektrické zařízení může způsobit požár. Například nadměrné proudy doprovázející zkrat vedou k přehřátí a vznícení izolace elektrického kabelu, totéž se děje při dlouhodobém vícenásobném přetížení.
Aby byla elektrická síť chráněna před kritickým proudovým zatížením, vyžadují Pravidla pro elektroinstalaci použití vstupních jističů, které zajišťují ochranné vypnutí. Automatické spínače se instalují v rozvaděčích, zpravidla se jedná o modulární jističe instalované na DIN lištu. Jako vstupní jistič lze použít:
- třípólový spínač, pokud je dodáváno třífázové napětí;
- jednopólový nebo dvoupólový jistič pro jednofázové napájení.
Připojení proudových zátěží se provádí pomocí jednofázových jističů nižší jmenovité hodnoty.
Zařízení jističe a jeho vlastnosti
Hlavním účelem vstupních ochranných zařízení je odpojit vnitřní elektrickou síť, když hodnoty odběru proudu překročí její jmenovité hodnoty. Takové situace nastávají ve dvou případech:
- v případě přetížení chráněného elektrického obvodu způsobeného současným zapnutím několika spotřebičů s vysokým výkonem;
- v případě zkratů uvnitř elektrického spotřebiče nebo elektrického vedení, kdy proud v síti dosáhne stovek ampérů.
Jedná se o různé situace, nicméně obě vedou k požáru. Plnou funkčnost jističe zajišťují dva nezávislé mechanismy – spouště, které jsou součástí stroje, ale fungují na odlišných principech.
Ochrana proti překročení jmenovitého proudu je zajištěna tepelnou spouští, která je realizována pomocí bimetalické destičky, která při zahřátí mění svůj tvar a uvádí do pohybu spouštěcí mechanismus.
Elektromagnetická spoušť se spustí, když její cívkou protéká zkratový proud, magnetický tok generovaný v solenoidu elektromagnetické spouště přitahuje kotvu spouště a iniciuje přerušení obvodu. Doba odezvy elektromagnetické ochrany je setiny sekundy.
Hlavní charakteristiky modulárních jističů jsou:
- jmenovitý proud, pro který je stroj navržen k dlouhodobému provozu, leží ve standardním rozsahu od 6 do 100 A;
- časově-proudová charakteristika (TCC), což je závislost doby odpojení na hodnotě proudu, která zajišťuje rychlé odpojení obvodu.
Poměr síly proudu k jmenovité hodnotě stroje se bere jako kvantitativní hodnota BTX a ukazuje, kolikrát jsou jmenovité proudy během provozu překročeny.
Kategorie strojů a oblasti použití
Právě časově-proudová charakteristika tvoří základ pro klasifikaci jističů, které jsou reprezentovány následujícími kategoriemi:
- A – nejcitlivější skupina s odezvou proudu 2–3krát vyšším než jmenovitá hodnota, používaná v napájecích obvodech polovodičových součástek;
- B (3-5 nominální) – používá se pro aktivní spotřebiče (topná tělesa, ohřívače vody, elektrické sporáky);
- C (5-10 jmenovitých hodnot) – reguluje napájení spotřebičů se středním počátečním zatížením (chladicí komory, split systémy);
- D (10–20 jmenovitých hodnot) – chrání napájení elektrických přijímačů s maximálními hodnotami rozběhového zatížení (vysokovýkonné elektromotory).
Existují také vzácnější typy K a Z, první pracují s indukční zátěží, druhé chrání elektroniku, ale nejoblíbenější jsou kategorie B – D.
Stále máte otázky?
Vyplňte níže uvedený formulář zpětné vazby, naši specialisté vás budou kontaktovat, konzultovat, sdělí vám možné způsoby řešení vašeho problému.
Jak vybrat správné jističe. Jaké typy a třídy existují? Jaký je účel a rozdíl mezi typy?
Automatické vypínače jsou zařízení, která chrání elektrickou síť před nadměrným proudem, který může způsobit přehřátí elektrické šňůry a případně i požár. Silný proud může být způsoben nadměrným zatížením elektrické sítě; v tomto případě se stroj vypne, když se drát zahřeje na určitou hodnotu. Všechna zařízení jsou rozdělena na spínače pro stejnosměrný proud, střídavý proud a univerzální, pracující s jakýmkoli typem proudu tekoucího v síti; V závislosti na provozních podmínkách se používají určité typy a druhy strojů.
Typy a druhy jističů
Podle provedení návrhu:
- Modulární. Jsou instalovány v elektrických sítích, kde protékají malé proudy. S jednou nebo dvěma tyčemi.
- Obsazení používané ve výrobě, umístěné v litém pouzdře.
- Anténa Elektrická zařízení se používají ve vysoce výkonných elektrických sítích a mají 3 nebo 4 póly.
Podle typu vydání:
- Elektromagnetické. Když se v elektrickém obvodu vyskytne proud překračující přípustné hodnoty, elektromagnetické spouště vyřadí napájení z obvodu – okamžitě se spustí ochranné zařízení.
- Tepelný. Když proud prochází jističem, bimetalová deska se zahřívá, ohýbá a dotýká se spínače; je spuštěn – obvod je bez napětí.
Podle jmenovité vypínací schopnosti:
- 4,5 kA zařízení Obvykle se používá k ochraně elektrických vedení v obytných budovách s odporem 0,05 Ohm.
- Jističe 6 kA Používají se k prevenci proudového přetížení na veřejných místech a obytných budovách, kde je odpor v obvodu 0,04 Ohm.
- 10 kA zařízení jsou instalovány ve výrobních závodech k ochraně pracovních zařízení.

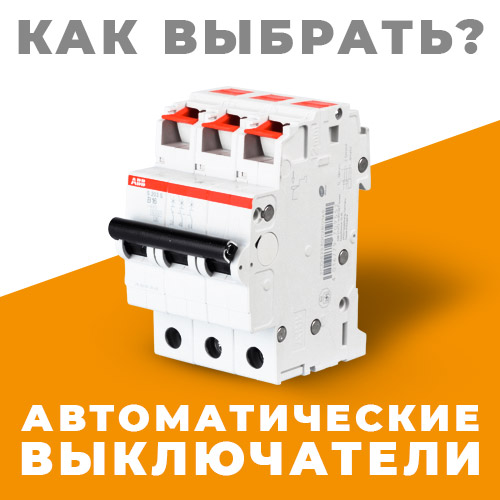

Jak vybrat jistič
Úloha jističů — ochrana elektrického vedení před přehřátím a zkratem; Musí být vybrány na základě možných provozních podmínek.
Hlavní parametr ochranného zařízení — jeho jmenovitý proud, jeho maximální hodnotu, při které zůstává elektrický obvod uzavřený. Proto jsou ochranná zařízení vybrána tak, aby jejich hodnoty jmenovitého proudu byly menší než maximální přípustné pro kabely v obvodu. Na druhou stranu proud v obvodu musí být dostatečný pro připojená zařízení.
Všechny jističe jsou rozděleny do tříd B, C, D, z nichž každá odpovídá svému určenému účelu; Na základě toho by měly být vybrány v souladu s jejich zamýšleným účelem.
- třída B Je určen pro napájecí sítě s nízkou proudovou intenzitou, s připojením osvětlovacích zařízení, domácích spotřebičů, nízkopříkonové elektroniky. V tomto případě může startovací proud několikrát překročit jmenovitý proud.
- třída C slouží k zajištění bezpečnosti vedení napájejících silnoproudá zařízení poháněná elektromotorem – ledničky, pračky. Startovací proud může překročit jmenovitý proud 10krát.
- D zařízení Instalují se k ochraně průmyslových elektrických vedení tam, kde jsou připojena zařízení s vysokým výkonem: různé typy strojů, kompresory. Je přípustné překročit rozběhový proud 50krát oproti jmenovitému proudu.
Pro výběr vhodného stroje je třeba dbát na jeho třídu krytí IP; Ukazuje stupeň ochrany před vlhkostí a pevnými částicemi. To je velmi důležitý parametr při výběru zařízení pro další použití. Indikátor je označen na obalu přístroje dvěma čísly.
První číslice označuje stupeň ochrany proti prachu a pevným částicím. Pokud je zadáno 0, neexistuje žádná ochrana. Hodnoty od 1 do 4 označují úroveň ochrany proti pevným částicím, 5 a 6 označují částečnou a úplnou ochranu proti prachu.
Druhá číslice označuje úroveň ochrany jističe před vodou. Při 0 – žádná izolace, 1 – ochrana před svisle padajícími kapkami, 2 nebo 3 – izolace před vodou v různých úhlech směru, 4 – celoobvodová izolace, 5 znamená ochranu před proudem vody, 6 – před velkými proudy vody, 7 a 8 – pro zařízení pracující v podmínkách ponoření do vody, v druhém případě není doba, po kterou zařízení zůstane ve vodě, omezena.
