Přátelé, ahoj! V tomto článku budeme hovořit o tom, jak správně provést drenáž, jaké potrubí si vybrat, jak dodržovat technologii a vyvarovat se chyb. Protože drenáž není levná záležitost, ale správným přístupem řeší velmi důležité problémy.

Ve společnosti Sewera pracuji od jejího založení. Prošel jámou, vodou a polypropylenovými trubkami.

Z tohoto článku se dozvíte:

• Začněme se základy: co je odvodnění lokality a proč se to dělá?
• Přerušená drenáž
• Klasická podzemní drenáž
• Kam umístit vodu zachycenou drenáží?
• Které potrubí je lepší vybrat pro odvodnění?
• Závěr

Začněme se základy: co je odvodnění lokality a proč se to dělá?

Drenáž staveniště je systém speciálních příkopů s drceným kamenem a potrubí, které shromažďují a odvádějí přebytečnou vlhkost z místa.

Jak vlastně drenáž lokality funguje a co to je?

Nejčastěji se drenáž místa provádí v následujících případech:

• když je váš web níže než ostatní a je zaplaven z oblastí výše;
• když jsou půdy vašeho webu přesyceny vlhkostí a z tohoto důvodu trvá dlouho, než se voda po dešti nebo tání sněhu absorbuje.

V těchto případech drenáž, vytvořená ve formě systému podzemních nebo otevřených příkopů, pomáhá odříznout povrchovou vlhkost a shromažďuje přebytečnou vlhkost pod zemí.

To byl základ, nyní si promluvme o dvou hlavních typech drenáže ao tom, jaké nuance je třeba vzít v úvahu při jejich konstrukci.

Přerušená drenáž

Účelem odříznuté drenáže je odstranit povrchové proudy, které proudí do vaší oblasti.

Drenáž tohoto typu není na rozdíl od klasické podzemní drenáže nahoře pokryta drnem (zemí), aby potoky vstupující do lokality mohly snadno „propadnout“ do kanalizace.

Jak se provádí oddělovací drenáž?

Tato drenáž se skládá ze tří částí:

• geotextilie – vpichovaný dornit 200 g/m²;
• drcený kámen frakce 5-20*;
• perforovaná drenážní trubka – je lepší vzít dvoustěnnou tuhou perforovanou trubku.

* Můžete vzít další zlomek, ale hlavní je nebrat drcený vápenec, protože drcený vápenec časem eroduje. Vezměte štěrk nebo oblázky – nesmyjí se.

Pořadí provádění je následující:

1. Vyvíjíme příkop lopatou* o hloubce přibližně 0,4 m;
2. do výkopu položíme geotextilii, asi 0,1 m drceného kamene a nahoře drenážní trubku;
3. vyplňte příkop drceným kamenem a vrch zakryjte geotextílií s přesahem, aby se dovnitř nedostala hlína a prach z povrchu;
4. posypte drceným kamenem nahoře, vyrovnejte jej s povrchem země kolem.

* Je lepší vytvořit výkop s lopatou než s lopatou bagru, protože bagr může vzít více, než je nutné, vytvořit zbytečně velký a nerovný výkop, což povede k plýtvání drceným kamenem. A drcený kámen v drenáži je nejdražší materiál.

Pro jakékoli práce na staveništi – do Sewery

Objednat vyklízení a úklid staveniště
od 360 rublů. / mXNUMX
Objednávka výsadby stromů a keřů
od 4 900 rublů. / PC.

Objednat instalaci automatického zavlažovacího systému
od 568 rublů. / mXNUMX
Objednejte si systém čištění vody
od 15 000 rublů
Objednat pilotový základ
od 2 650 rublů. / PC.

Objednejte si slepou oblast kolem domu
od 5 550 RUR / m²

Objednat parkování na místě
od 4 400 RUR / m²
Objednat demontáž a demolici
od 4 500 RUR / m²

Objednejte si sklep na klíč
od 219 000 rublů
Objednávka elektroinstalačních prací
od 32 000 RUR / služba

Objednat odvodnění staveniště
od 7 000 RUR/běžný metr
Objednejte si prohlídku místa
od 3 400 RUR / m²

Objednejte si septik na klíč
od 150 000 rublů

Objednejte si systém video dohledu
od 35 000 rublů

Objednat pokládku cesty
od 4 400 RUR / m²

Objednat osvětlení areálu
od 3 500 RUR / kus

Objednejte si studnu na klíč
od 227 000 rublů
Objednejte si údržbu venkovského domu
od 2 500 rublů

Objednat pokládku trávníku
od 210 rublů. / mXNUMX

Objednat dešťovou kanalizaci
od 3 000 RUR/běžný metr

Objednejte si studnu na klíč
od 366 000 rublů
Objednejte si krajinářský návrh pro váš web
od 20 000 rublů za sto metrů čtverečních

Co je důležité vzít v úvahu, pokud se rozhodnete provést odříznutou drenáž?

Pokud se rozhodnete provést odříznutou drenáž, pak existují tři nejdůležitější nuance.

První. Aby bylo možné takové odvodnění správně provést, je důležité přesně určit zdroj záplav. Pokud voda pochází z oblastí výše přesně podél hranice se sousedem, lze podél hranice položit odříznutý odtok. Veškerá voda přicházející od souseda tak spadne do odříznutého odtoku, aniž by se dostala hlouběji do vaší oblasti.

Druhý důležitý bod. Nezapomeňte při pokládce drenážního potrubí udržovat sklon, aby v něm nestála voda.

Třetí bod. Zvažte místo odtoku vody z kanalizace. Voda musí někam jít. Odvodnění může být organizováno do příkopu pro celou komunitu, ale pak musíte vypočítat sklon. Nebo můžete na písčité vrstvě postavit drenážní studnu, aby tam šla voda. Písková vrstva dobře saje, i když již obsahuje vodu.

Více podrobností o tom, kam dát vodu z drenáže, bude na konci článku.

Kolik stojí uzavřený odtok?

Lineární metr takové drenáže stojí přibližně 2-3 tisíce rublů, pokud vezmete pouze materiály a uděláte to sami.

Takovou drenáž si u nás můžete objednat přes odkaz, bude to stát ~5 tisíc rublů včetně práce. na lineární metr.

Klasická podzemní drenáž

Klasická podzemní drenáž má za úkol odstranit z půdy přebytečnou vlhkost, aby se půda stala sušší a rychle absorbovala srážky, které na ni dopadnou.

Vizuální rozdíl mezi podzemní drenáží a odříznutou drenáží spočívá v tom, že u podzemní drenáže jsou příkopy nahoře pokryty drnem (zemí). Taková drenáž proto není z povrchu viditelná. Taková drenáž si zároveň hůře poradí s povrchovými toky, ale půdu dobře vysuší a pomůže jí rychleji absorbovat vodu při deštích nebo tajícím sněhu.

Když už jsme uvedli přirovnání s houbou na mytí nádobí, podstata přirovnání je následující:

• houba absorbuje vodu z povrchu stolu, když je houba suchá – totéž se zemí;
• aby země mohla vždy absorbovat vlhkost z povrchu, musí být současně vysušena – k tomu jsou do drenáže položeny trubky, kterými odchází vlhkost shromážděná drenáží.

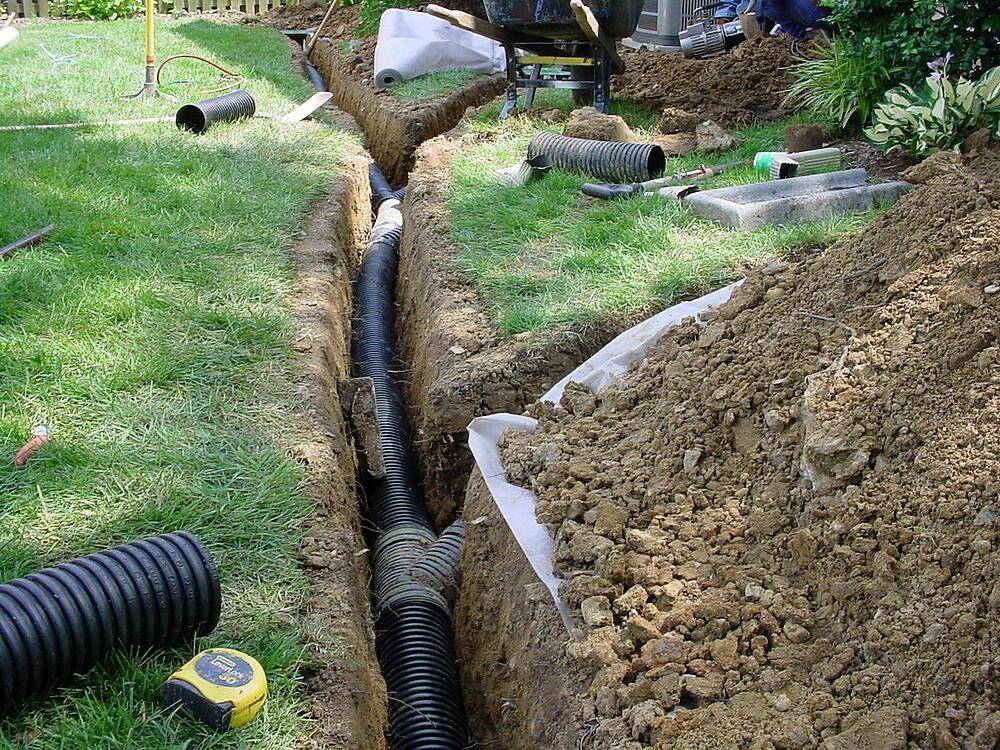

Jak se provádí podzemní drenáž?

Tento typ drenáže je vyroben ze stejných tří součástí jako odříznutá drenáž:

• geotextilie – vpichovaný dornit 200 g/m²;
• drcený kámen frakce 5-20*;
• perforovaná drenážní trubka – je lepší vzít dvoustěnnou tuhou perforovanou trubku.

* Můžete vzít další zlomek, ale hlavní je nebrat drcený vápenec, protože drcený vápenec časem eroduje. Vezměte štěrk nebo oblázky – nesmyjí se.

Pořadí provádění je následující:

1. Vyvíjíme rýhu lopatou* asi 1 m hlubokou**;
2. do výkopu položíme geotextilii, asi 0,1 m drceného kamene a nahoře drenážní trubku;
3. vyplňte příkop drceným kamenem a vrch zakryjte geotextílií s přesahem, aby se dovnitř nedostala hlína a prach z povrchu;
4. Vršek posypte drnem a vyrovnejte ho s povrchem země kolem něj.

* Můžete vzít další zlomek, ale hlavní je nebrat drcený vápenec, protože drcený vápenec časem eroduje. Vezměte štěrk nebo oblázky – nesmyjí se.

** Hloubka do 1 m je libovolná, ale nejčastěji se to dělá. Je důležité neinstalovat drenáž hlouběji, než je trvalá hladina spodní vody, jinak se může stát, že budete průběžně shromažďovat prakticky nevyčerpatelné objemy podzemní vody. A naším úkolem v suché oblasti je vysušit horní vrstvu půdy, abychom odstranili vodu z povrchu, a ne z podzemí.

Co je důležité zvážit, pokud se rozhodnete pro podzemní drenáž?

V případě podzemní drenáže existují tři důležité nuance.

První. Je důležité nepokládat drenáž hlouběji než je hladina spodní vody, aby se nezachytávaly prakticky nevyčerpatelné objemy podzemní vody.

Druhý bod. Pro podzemní drenáž je důležité vybrat správnou trubku. Levné drenážní trubky pokryté geotextilií nebudou fungovat. Takové trubky nemohou odolat tlaku půdy a jsou časem stlačeny. Mají své využití – jsou skvělé na zeleninovou zahrádku, ale nehodí se pro typ drenáže, o kterém mluvíme.

Jednou jsme provedli vizuální srovnání mezi drenážními trubkami v našem kanálu Telegram – https://t.me/seweradaily/662.

Třetí bod. Zvažte místo odtoku vody z kanalizace. Více o tom později.

Kolik stojí klasické podzemní odvodnění?

Lineární metr takové drenáže stojí přibližně 3-4 tisíce rublů, pokud vezmete pouze materiály a uděláte to sami.

Takovou drenáž si u nás můžete objednat přes odkaz, bude to stát 5-6 tisíc rublů včetně práce. na lineární metr.

Vše pro váš web –
v jednom okně

Nehledejte dodavatele pro každou službu,
a získejte vše na jednom místě: ze septiku
k projektu trávníku a terénních úprav –
pro jakoukoli práci na staveništi v Sewera

Kam umístit vodu zachycenou drenáží?

Odříznutá drenáž je mělká, takže ji lze při správném výpočtu sklonu snadno odvést do celospolečenské dešťové drenáže.

Pokud to není možné odvézt do příkopu, můžete uvnitř provést překládací studnu s čerpadlem. Veškerá shromážděná vlhkost bude proudit do studny a z ní bude přenesena do příkopu nebo mimo místo.

Pokud není možné odvodnit ji do příkopu buď pomocí překládkové studny, nebo svahu, můžete provést drenážní studnu na podzemní pískové vrstvě. K tomu budete muset nejprve provést průzkumné vrty a určit hloubku této pískové vrstvy. Můžete se obejít bez průzkumných vrtů, ale pak budete muset vykopat studnu „náhodně“.

Drenážní vodu lze znovu použít, ale to je technicky mnohem obtížnější a je to nutné jen zřídka.

Které potrubí je lepší vybrat pro odvodnění?

Nejlepší je vzít pevnou dvoustěnnou perforovanou trubku, jako na prvním obrázku.

Taková trubka se na rozdíl od měkké trubky v geotextilii (druhý obrázek) mnohem lépe čistí a déle vydrží. Navíc není stlačován zeminou, a pokud zařízení přejede pevnou dvouplášťovou trubku, vydrží zátěž a nebude se drtit.

Jednou jsme provedli vizuální srovnání drenážních trubek v našem kanálu Telegram, video je k dispozici na odkazu – https://t.me/seweradaily/662.

Závěr

Pokud máte problémy se záplavami nebo nadměrnou vlhkostí ve vaší oblasti, odvodnění pomáhá tento problém vyřešit. Existuje také koncept dešťové vpusti – to je poněkud podobné řešení s odříznutím kanalizace, ale určené pro krajinářské prostředí. Například pro cesty z dlažebních kostek, zatopenou slepou plochu nebo parkoviště.
