Jak určit polaritu autobaterie?

Autobaterie je hlavním zdrojem energie v autě. Dodává energii startéru pro nastartování motoru. Autobaterie vydrží v průměru 3–4 roky. A při výměně staré baterie může nastat problém: umístění mínusového a kladného pólu na ní nemusí odpovídat nové baterii.

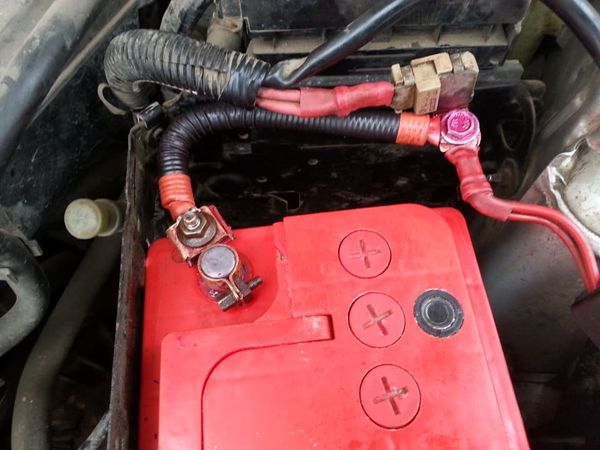

Napájecí kabely jsou obvykle krátké, takže bude obtížné a někdy i nemožné otočit baterii v motorovém prostoru. Abyste se takovému problému při instalaci nové baterie vyhnuli, musíte znát její polaritu. Jak určit polaritu baterie a jaké důsledky může mít nesprávná instalace – to vám řekneme v tomto materiálu.

Co je to „polarita baterie“?

Stručně řečeno, polarita autobaterie je umístění svorek na jejím těle. Určuje, jak správně připojit baterii k autu, protože nesprávná instalace může vést k poškození elektrických zařízení a dokonce i k požáru.

Jaká je polarita baterie?

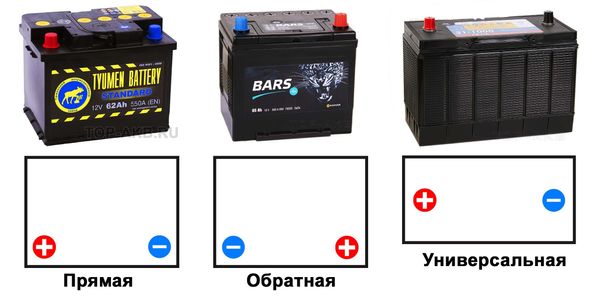

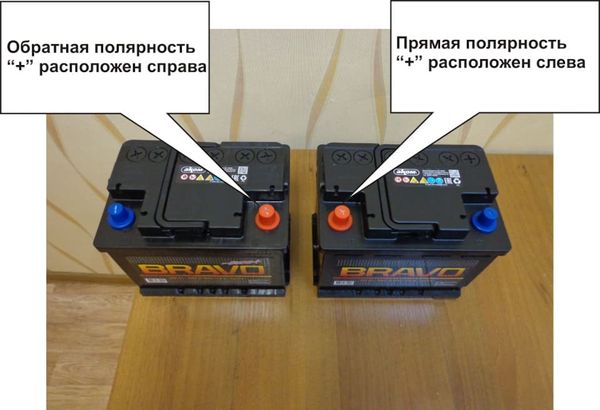

Existují dva typy polarity baterií: přímá a obrácená. Lze ji určit umístěním svorek: baterie s přímou polaritou mají „plus“ vlevo a baterie s obrácenou polaritou mají „plus“ vpravo.

Polaritu lze určit podle označení na samotné baterii nebo v technické dokumentaci vozidla. Pokud k těmto údajům nemáte přístup, můžete změřit délku vodičů od svorek k místu montáže baterie – u baterií s přímou polaritou je kladný vodič obvykle kratší než záporný.

V jakých situacích potřebujete znát polaritu baterie?

Znalost polarity baterie je nezbytná při její výměně nebo instalaci dalšího vybavení. Pokud polaritu zaměníte, můžete poškodit baterii nebo elektrické vybavení vozu. Důležité je také znát polaritu při nákupu nové baterie, abyste si vybrali správný model.

Co je to „přímá polarita baterie“?

Přímá polarita baterie („ruský“ standard) je typ uspořádání pólů na baterii, u kterého je „kladný“ pól vlevo a „záporný“ pól vpravo. Toto je nejběžnější standard v Rusku a bývalém SSSR.

Jak je to uvedeno na etiketě?

Na těle baterie s přímou polaritou, v blízkosti svorek nebo na samotné baterii, mohou být označení „1“, „L“ nebo „п.п.“. Výrobci mohou také použít znaménko „+“, které označuje umístění kladného pólu.

Která auta jsou vybavena bateriemi s přímou polaritou?

Baterie s přímou polaritou jsou instalovány ve většině domácích automobilů, jako jsou VAZ, GAZ, UAZ, IZH a další. Používají se také v některých amerických a čínských značkách automobilů.

Co je to „obrácená polarita baterie“?

Obrácená polarita baterie („evropský“ standard) je typ uspořádání pólů na baterii, u kterého je „kladný“ kontakt vpravo a „záporný“ vlevo. Toto je nejběžnější standard v evropských, korejských a japonských (ale pouze exportních) automobilech.

Jak je to uvedeno na etiketě?

Na těle baterie s obrácenou polaritou, v blízkosti svorek nebo na samotné baterii, může být označení „0“, „R“ nebo „o.p.“. Výrobci mohou také použít znak „–“, který označuje umístění záporného pólu.

Která auta jsou vybavena bateriemi s obrácenou polaritou?

Baterie s obrácenou polaritou se montují do většiny evropských a amerických automobilů, jako jsou BMW, Ford, Opel, Volkswagen a další. Používají se také v některých asijských (hlavně čínských) značkách automobilů.

POZOR!

Před zakoupením nové baterie se ujistěte, že je vhodná pro vaše vozidlo, a to zkontrolováním velikosti baterie, umístění pólů a specifikací oproti doporučením výrobce.

Jak zjistit polaritu baterie?

Existuje několik způsobů, jak určit polaritu baterie:

1. Dle označení na samotné baterii nebo v technické dokumentaci vozidla.

2. Změřte délku vodičů od svorek k držáku baterie: u baterií s přímou polaritou je kladný vodič obvykle kratší než záporný.

3. Kontaktujte odborníka nebo prodejce baterií, který vám pomůže určit polaritu.

Polaritu baterie určujeme sami

Není to těžké, stačí se podívat na umístění terminálů.

POZOR! U automobilů, nákladních automobilů a speciální techniky fungují metody přesně naopak:

Pro osobní automobily:

Mentálně nebo fyzicky otočte baterii tak, aby kontakty směřovaly toběObvykle jsou svorky blíže k jedné straně zdroje napájení (s výjimkou modelů s univerzální polaritou), takže baterii jednoduše otočíme na tuto stranu.

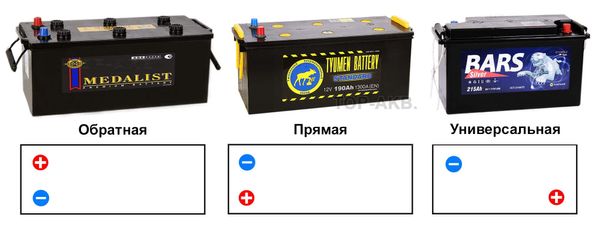

Pro nákladní automobily a speciální zařízení:

V profesionálním prostředí se polarita určuje jinak než v osobních automobilech. Pouzdro baterie je třeba umístit tak, aby svorky tlačit a v této poloze určete polaritu.

Důsledky nesprávného připojení baterie

Pokud při připojování baterie zaměníte polaritu, může to mít pro auto vážné následky:

1. Poškození elektrických zařízení. Nesprávné zapojení může způsobit zkraty a spálení pojistek, relé, vodičů a dalších součástí elektrického systému.

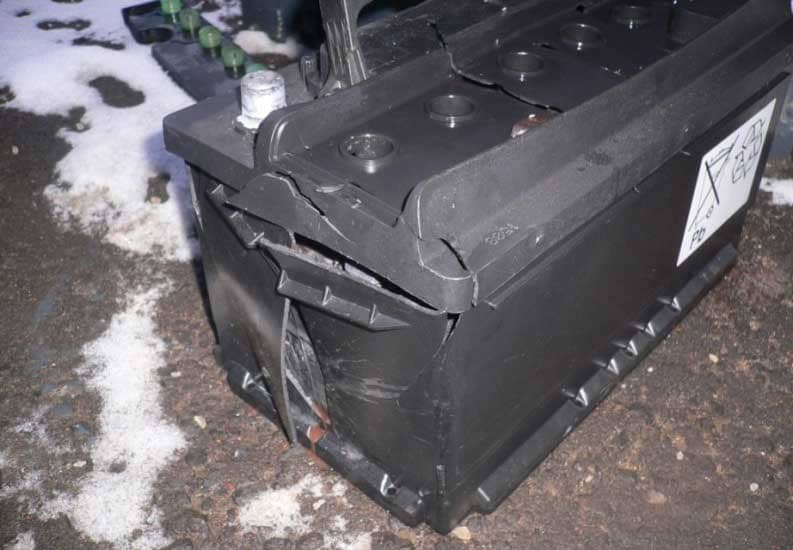

2. Selhání baterie. Pokud je baterie nesprávně připojena, může se rychle vybít nebo dokonce „explodovat“ v důsledku přehřátí.

3. Požár. Ve vzácných případech může nesprávné připojení způsobit požár ve vozidle.

V první řadě budou trpět ty jednotky, které jsou připojeny k elektrickému systému vozidla, jako například:

• zapalovací systém;
• osvětlení;
• audio systém;
• klimatizace;
• centrální zamykání;
• zvedáky oken;
• palubní počítač.

Alternátor, startér a samotná baterie se mohou také poškodit, pokud jsou nesprávně připojeny. Alternátor může selhat v důsledku přetížení a startér může selhat v důsledku zkratu. Baterie může ztratit kapacitu nebo úplně přestat fungovat.

Je možné do auta nainstalovat jinou baterii?

Teoreticky je možné do auta nainstalovat baterii s obrácenou polaritou místo baterie s přímou polaritou a naopak. To však může vést k vážným problémům s elektrickým zařízením vozu a dokonce k jeho poruše.

Shrnutí: NEDOPORUČUJEME instalovat do auta baterii s jinou polaritou. Situace se však mohou lišit, takže pokud se přesto rozhodnete nainstalovat baterii s jinou polaritou, musíte postupovat takto:

1. Zjistěte polaritu staré a nové baterie.

2. Ujistěte se, že nová baterie má vhodnou velikost, napětí a další technické vlastnosti.

3. Odpojte starou baterii od elektrického systému vozidla.

4. Vložte novou baterii podle její polarity. Délku vodičů můžete prodloužit pomocí speciální propojky na baterie.

5. Připojte novou baterii k elektrické síti vozidla ve správném pořadí.

6. Po instalaci nové baterie zkontrolujte funkci elektrického zařízení vozidla.

POZOR! Napájecí kabely vedoucí k baterii jsou obvykle poměrně krátké a jejich délka nemusí stačit pro instalaci „obráceně“ a bude nutné prodloužit délku jednoho z kabelů. HLAVNĚ – prodlužujte POUZE záporný kontakt, protože je to zem a nepřehřeje se.

Polarita baterie je uspořádání pólů na pouzdře baterie. Určuje, jak správně připojit baterii k vozidlu. Nesprávná instalace může vést k poškození elektrických zařízení a dokonce i k požáru.

Existují dva typy polarity baterií: přímá a obrácená. Lze ji určit umístěním svorek: u baterií osobních automobilů s přímou polaritou je „plus“ vlevo a s obrácenou polaritou vpravo.

Polaritu lze určit podle označení na samotné baterii nebo v technické dokumentaci vozidla. Pokud k těmto údajům nemáte přístup, můžete změřit délku vodičů od svorek k místu montáže baterie – u baterií s přímou polaritou je kladný vodič obvykle kratší než záporný.

Abyste vybrali baterii se správnou polaritou a nezaměnili ji během instalace, doporučuje se dodržovat následující pravidla:

1. Před zakoupením nové baterie se ujistěte, že je vhodná pro váš vůz. Zkontrolujte rozměry baterie, umístění pólů a specifikace podle doporučení výrobce.

2. Při výměně baterie nebo instalaci dalšího zařízení je nutné dodržet správnou polaritu připojení.

3. Pokud si nejste jisti správným připojením, je lepší kontaktovat odborníka nebo prodejce baterií, který vám pomůže určit polaritu a baterii správně nainstalovat.

4. Po instalaci nové baterie byste měli zkontrolovat funkčnost elektrického zařízení vozidla a ujistit se, že s ním nejsou žádné problémy.

Shrnutí

Polarita baterie je uspořádání pólů na pouzdře baterie. Určuje, jak správně připojit baterii k vozidlu. Nesprávná instalace může vést k poškození elektrických zařízení a dokonce i k požáru.

Existují dva typy polarity baterií: přímá a obrácená. Lze ji určit umístěním svorek: u baterií osobních automobilů s přímou polaritou je „plus“ vlevo a s obrácenou polaritou vpravo.

Polaritu lze určit podle označení na samotné baterii nebo v technické dokumentaci vozidla. Pokud k těmto údajům nemáte přístup, můžete změřit délku vodičů od svorek k místu montáže baterie – u baterií s přímou polaritou je kladný vodič obvykle kratší než záporný.

Abyste vybrali baterii se správnou polaritou a nezaměnili ji během instalace, doporučuje se dodržovat následující pravidla:

1. Před zakoupením nové baterie se ujistěte, že je vhodná pro váš vůz. Zkontrolujte rozměry baterie, umístění pólů a specifikace podle doporučení výrobce.

2. Při výměně baterie nebo instalaci dalšího zařízení je nutné dodržet správnou polaritu připojení.

3. Pokud si nejste jisti správným připojením, je lepší kontaktovat odborníka nebo prodejce baterií, který vám pomůže určit polaritu a baterii správně nainstalovat.

4. Po instalaci nové baterie byste měli zkontrolovat funkčnost elektrického zařízení vozidla a ujistit se, že s ním nejsou žádné problémy.
