Tlakový spínač vody slouží k automatickému ovládání čerpadla. Umožňuje udržovat určitou úroveň tlaku ve vodovodním systému a zabraňuje přetížení čerpací jednotky. Po dosažení nastavené hodnoty zařízení vyšle signál do zařízení. V důsledku toho se čerpadlo zapne nebo vypne.
Je nutné pravidelně sledovat tlak. Pokud příliš klesne, způsobí to problémy s přívodem vody a také předčasné opotřebení čerpadla. Vysoké zatížení je také nebezpečné: hrozí poškození potrubí. Relé pomáhá tomu všemu předejít, protože pracuje automaticky.

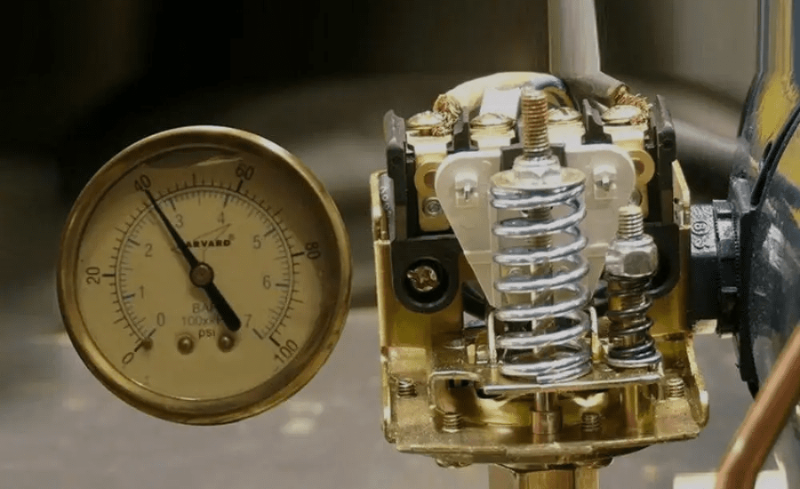

Relé se skládá ze dvou hlavních částí: tlakového senzoru a solenoidového ventilu.
Senzor měří tlak vody v systému. Může být mechanický nebo elektronický. Mechanický senzor je obvykle membrána, která se vlivem vody deformuje. Tato deformace se přenáší na mechanismus, který aktivuje elektrický kontakt. Elektronický senzor používá různé metody měření – piezoelektrické nebo kapacitní senzory.
Elektromagnetický ventil přijímá informace ze senzoru a otevírá nebo zavírá průtok vody v systému. Díky provozu obou komponent je ve vodovodním systému neustále udržován stabilní tlak.

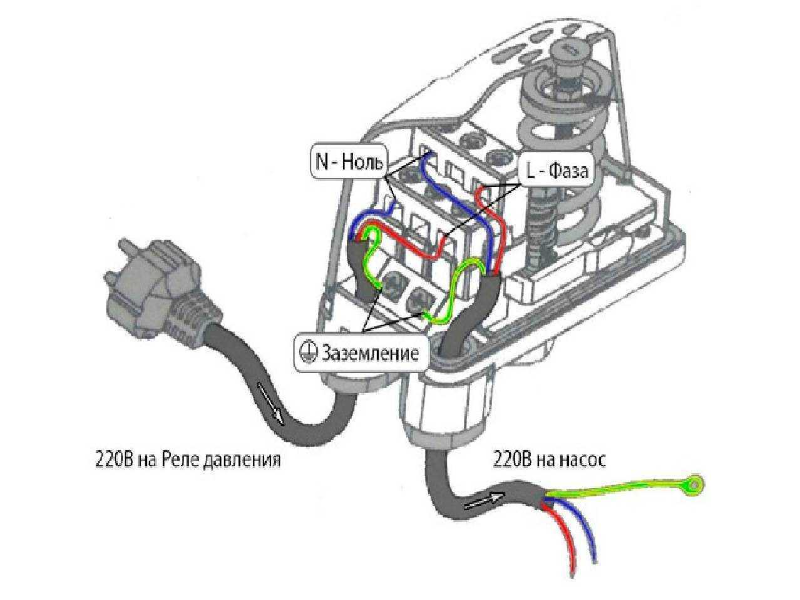

Schéma zapojení relé tlaku vody pro čerpadlo vypadá takto:
- Zařízení je připojeno k elektrické síti pomocí jističe.
- Samotné čerpadlo je připojeno k relé – obvykle se k tomu používají dva vodiče: jeden pro napájení čerpacího zařízení, druhý pro jeho připojení k zařízení.
- Spínací a vypínací tlak na relé se nastavuje dle doporučení výrobce čerpadla.
- Kontroluje se správné zapojení všech prvků systému.
- Systém je otestován – je zapnut a ponechán v provozu po určitou dobu.
V případě potřeby upravte zapínací a vypínací tlak na relé, abyste dosáhli optimálního provozu systému.
Vezměte prosím na vědomí, že schéma zapojení zařízení může mít nuance, vše závisí na modelu a také na typu čerpacího zařízení. Zvažte doporučení výrobců.
Aby tlakový spínač vody pro čerpadlo fungoval, musí být připojen k elektřině. Obvykle se k tomu používá kabel z rozvodné skříně nebo zásuvky. Je důležité dodržovat bezpečnostní pravidla a používat vhodná ochranná zařízení, jako jsou jističe nebo pojistky.
Požadavky na elektrický drát
Důležité vlastnosti kabelu:
- Průřez, který odpovídá výkonu připojeného zařízení. Nejčastěji se používá vodič s průřezem 0,75 mm² až 1,5 mm².
- Materiál – měď nebo hliník. První možnost je lepší, protože takový drát má lepší vodivost a odolnost vůči korozi.
- Dostupnost izolace. V tomto případě byste měli vzít v úvahu provozní podmínky. Pokud používáte drát ve vysoké vlhkosti nebo venku, budete potřebovat kabel s vodotěsnou izolací.
- Flexibilita, která zjednoduší instalaci a provoz.
- Ochrana. Kabel nesmí být vystaven mechanickému poškození ani vlivům prostředí.
Také je třeba zkontrolovat, zda drát splňuje bezpečnostní požadavky a normy kvality.
Připojíme 220 voltů
Jak připojit tlakový spínač vody pro čerpadlo k elektřině? K tomu je nutné zajistit přístup ke zdroji napájení 220 voltů. Poté zařízení jednoduše připojte. Při práci s elektřinou dodržujte bezpečnostní pravidla, abyste předešli zranění nebo poškození zařízení.
Připojte relé k čerpadlu
Nejprve je třeba vypnout napájení čerpadla a ujistit se, že je zcela bez napětí. Poté připojte relé k jeho kontaktům pomocí dvou vodičů: jeden pro napájení čerpací jednotky a druhý pro ovládání jejího provozu.
Relé musí být upevněno na zeď nebo jiný povrch, kde bude umístěno. Zařízení musí být instalováno tak, aby se na něj nedostala vlhkost a prach.
Před prvním zapnutím
Instalace tlakového spínače vody pro čerpadlo je dokončena – co dál? Nyní musíme zkontrolovat:
- Správné připojení kabelů k relé. Obvykle je na něm označení, které ukazuje, který vodič kam připojit.
- Přítomnost napětí na vstupu relé. Použijte multimetr nebo tester. Ujistěte se, že vstupní napětí odpovídá jmenovité hodnotě pro tento typ zařízení.
- Funkce relé. Připojte napětí na vstup zařízení a zkontrolujte, zda funguje. Pokud ne, může být vadné nebo nesprávně připojené.
- Provoz čerpadla. Jakmile ověříte, že relé funguje správně, můžete zapnout čerpací jednotku. Měla by se spustit a fungovat bez přerušení.
- Tlak v systému. Musí odpovídat jmenovité hodnotě pro tento typ čerpacího zařízení.
Aby systém správně fungoval, musí být hermeticky uzavřený. Ujistěte se, že nikde neteče. Také se vyplatí zkontrolovat funkci relé při různých úrovních tlaku. Pozorujte, zda se čerpadlo přehřívá (to by se nemělo stávat). Další bod – vypněte napájení a sledujte, jak se systém chová. Pokud funguje správně, relé automaticky vypne čerpadlo.
Pokud jste si všimli, jak funguje tlakový spínač vody pro čerpadlo, a zjistili jste problémy, je třeba jej seřídit. Postupujte takto:
- Vypněte napájení čerpadla. Ujistěte se, že se během procesu nastavení samo nezapne.

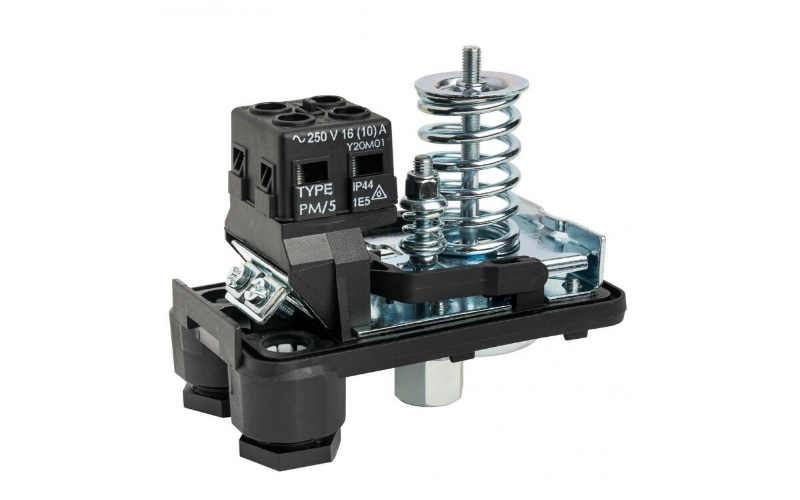

- Sejměte kryt relé. Obvykle je upevněn dvěma šrouby.
- Zkontrolujte stav membrány a filtru. Pokud jsou znečištěné, vyčistěte je.
- Nastavte tlak zapnutí/vypnutí čerpadla pomocí dvou stavěcích šroubů na tělese relé.
- Nastavte parametry. Tlak pro zapnutí čerpadla by měl být nastaven o 0,5-1 bar nižší než maximální provozní tlak systému, aby se nepřehřálo. A hodnota pro vypnutí by měla být opačná, o 0,5-1 bar vyšší – tím bude zajištěn dostatečný přísun vody.
Jakmile provedete nastavení zařízení, budete muset připojit čerpadlo k síti a otevřít kohoutek. Čerpací jednotka by se měla zapnout a vypnout, když jsou dosaženy nastavené hodnoty. Nastavení může být nutné zopakovat. Po dokončení práce nasaďte kryt zpět na místo a utáhněte šrouby.
Bezpečnostní skupina pro čerpací zařízení pro vodovodní a topné systémy
Při instalaci tlakového relé vody pro čerpadlo a jeho nastavování je nutné použít tzv. bezpečnostní skupinu. Jedná se o sadu zařízení, která chrání systém před nadměrným tlakem. Kompenzují také rozpínání pracovního prostředí.
Jedním z důležitých prvků této skupiny je tlakoměr. Umožňuje regulovat tlak v systému. Obsahuje také pojistný ventil určený k uvolnění přebytečného tlaku. Třetím zařízením je odvzdušňovací ventil, který odstraňuje vzduch ze systému.
Zařízení se instaluje na potrubí, které přivádí vodu z čerpadla ke spotřebitelům. Zpravidla se umisťuje před prvního spotřebitele, například pračku nebo kotel.
I když víte, jak správně připojit tlakový spínač k čerpadlu, v budoucnu se mohou vyskytnout problémy se systémem. Proto je nutné provádět pravidelnou údržbu a opravy. Zkontrolujte zařízení, zda nevykazuje praskliny, korozi nebo jiné vady.
Postupem času se na kontaktech relé může hromadit prach nebo nečistoty, což může vést ke špatné vodivosti a poruše zařízení. Kontakty pravidelně čistěte měkkým kartáčem nebo speciálním čisticím prostředkem. Kontrolujte, zda nedošlo k korozi, oxidaci nebo jinému poškození, které by mohlo ovlivnit jejich výkon. Také je třeba včas vyměnit spotřební materiál, například filtry.
