Jak číst výkresy projektů domů. Průvodce pro začátečníky – článek o projektech na INVAPOLIS

Předpokládejme, že jste si přečetli náš článek JAK VYBRAT PROJEKT, vybrali si krásný dům a zakoupili si sadu výkresů. Dostali jste neznámé papíry, děsivější než které je snad jen učebnice o pevnosti materiálů v čínštině.

Budete se muset naučit jazyk stavitelů a projektantů, zvládnout alespoň základy. Ať před vámi nemají žádné tajemství, teď už budete všemu rozumět!

Prozradíme vám, jak porozumět plánům venkovského domu, i když je vidíte poprvé.

1. Hlavní typy výkresů

Každý projekt zahrnuje několik typů výkresů. Složení dokumentace se může lišit v závislosti na detailech projektu a počtu sekcí.

Nejdůležitější výkresy jsou ty, podle kterých stavitelé staví kostru domu (základy, stěny, podlahy, střecha). Části, kde jsou tyto výkresy shromážděny, se nazývají architektonická řešení (AR) a konstrukční řešení (KR nebo KZh). AR – toto jsou úplné informace o geometrii domu. KR — o tom, z čeho a jak je tato geometrie vytvořena.

V projektech INVAPOLIS tyto dvě sekce jsou sloučeny do jedné konstrukce (to je také možné).
Více informací o složení projektu a seznam výkresů naleznete na stránce SLOŽENÍ PROJEKTU

Zde jsou klíčové konstrukční výkresy:

✔️ Plány — pohled na podlahu nebo konstrukci shora. Plány ukazují: polohu a tloušťku stěn, polohu okenních a dveřních otvorů, polohu konstrukčních prvků, schodů, částí střechy a základů a projektový pasport také ukazuje uspořádání nábytku a instalatérských rozvodů. Kromě samotného plánu bude list obsahovat rozměry, vysvětlivky a výpočet materiálů. V projektu je mnoho plánů.

✔️ Fasády — snímky domu zvenku (přední, boční, zadní) s vyznačenými materiály, výškami a okenními otvory. Obvykle se jedná o čtyři fasády.

✔️ řezy — „řezy“ budovy, demonstrující vnitřní konstrukci: výšku stropu, střešní konstrukci, podlahy. Střecha, podlaha a podlahové konstrukce jsou na řezech zobrazeny s vlajkami — text označující vrstvy (koláč). Obvykle existují dva řezy — podélný a příčný. Pokud je dům složitý, může jich být více. Pokud je velmi malý, může být pouze jeden.

✔️ Uzly — velké fragmenty kritických oblastí domu, schémata výztuže a izolace prvků, detaily fasády, řezy konstrukcí.

Důležité! Začněte studovat s plánem prvního patra – ten je základem pro pochopení ostatních výkresů. Toto je nejdůležitější výkres. Po jeho prostudování půjde zbytek jako po masce. Pokud ne – viz bod 7 tohoto článku.

2. Dešifrování symbolů

Ve výkresech se používají standardní symboly. Zde jsou ty hlavní:

✔️ stěny: Plné silné pruhy, obvykle stínované, jsou nosné stěny, tenké jsou příčky.

✔️ Okna a dveře: Oblouky na dveřích ukazují směr otevírání. Někdy jsou zobrazeny i na oknech, jako tečkovaná čára na fasádách.

✔️ Schody: Šipky označují směr výstupu. Pokud je schodiště v plánu řezáno diagonálně, pak se současně zobrazují dvě ramena – z dolního patra a druhá polovina – do horního patra. Pokud je viditelná pouze polovina, pak se jedná o schodiště z patra nahoru.

✔️ výška (ne vždy): Čísla v kruzích (například +250, znázorňují výšku otvorů nebo parapetů. Toto se nyní nedělá, ale lze to nalézt ve starých projektech. V moderní praxi jsou tyto informace obsaženy na fasádách a řezech).

Značky úrovně podlahy jsou zobrazeny v obdélníku.
Hodnota +/- 0.000 se obvykle považuje za úroveň dokončené podlahy v prvním patře (Poznámka: NE strop, NE základy, ale podlaha, po které budete chodit).
To je důležité! Kvůli nesprávné interpretaci „nuly“ se často dělají chyby u značek okenních a dveřních překladů a stropů. A to je velmi nepříjemná chyba.

Výška na řezech a fasádách není znázorněna kótami, ale značkami od „nuly“.

✔️ Materiály: Šrafovací nebo písmenné kódy (například K – cihla, B – beton).

Důležité! Složité výkresy mají „legendu“ – symboly nebo tabulku se symboly. Hledejte ji v rohu výkresu! Pomůže vám to zjistit, co je co.

3. Věnujte pozornost stupnici

Pokud jsou výkresy provedeny v měřítku (například 1:100 znamená, že 1 cm na papíře = 1 m ve skutečnosti), pak je to uvedeno v razítku. To pomáhá pochopit skutečné rozměry.
Příklad: Pokud plán kuchyně zabírá v měřítku 3:1 50 cm, jeho skutečná délka je 1.5 m (3 cm × 50 = 150 cm).

Důležité! Výkres můžete změřit pouze pravítkem pro referenci! Na získaný rozměr se při konstrukci nemůžete spoléhat! Pravítka mohou být nesprávná, výkres nemusí být v měřítku (pokud měřítko není uvedeno v razítku, pak je libovolný). Pro konstrukci se používají pouze rozměry psané čísly. I když je měřítko uvedeno.

4. Prostudujte si velikosti a vázání

Čísla na výkresech neuvádějí jen rozměry místností, ale také referenční čísla. Například:

✔️ Rozměry velkých místností jsou vyznačeny mezi osami (čáry, které někdy procházejí středem nosných konstrukcí, někdy v určité vzdálenosti od středu, někdy podél okraje, v závislosti na typu konstrukce).
Úplně první výkresy stavební řezu často udávají diagonální rozměry domu. Jsou potřebné k vyznačení os na staveništi. Používají se ke kontrole kolmosti os.

TOHLE je důležité!! — osy a značka +/- 0.00 — zde začíná čtení výkresů a veškeré stavební práce.

✔️ Vazby (mohou být buď k osám, nebo k jiným objektům – roh, konec zdi, okraj otvoru atd.) ukazují, v jaké vzdálenosti se nacházejí okna a dveře.

Důležité! Vazby jsou důležité pro správné určení polohy stěn a otvorů. Všechny kóty v plánech jsou vázány na osy budovy. Rozpis os je první věc, kterou stavebníci dělají před zahájením stavebních prací (po výkopu jámy). Vazby všech částí budovy na osy jsou zobrazeny na všech plánech a musí být striktně dodrženy. Pro správné rozpisy os se na plánu zemních prací nebo plánu základů zobrazují diagonální měření. S jejich pomocí stavebníci kontrolují, zda jsou dodrženy pravé úhly mezi osami.

5. Analýza řezů a uzlů

Řezy (vertikální „řezy“ domu) odhalují detaily, které nejsou na plánu viditelné:

✔️ Výška stropu, sklon střechy, tloušťka podlahy, rozložení schodišťových stupňů.

V projektu se svislé rozměry často nezobrazují rozměrovými řetězci, ale výškovými značkami (jedná se o obecně uznávaný standard).

Pro značku +/-0.000 Standardní označení je první patro (po kterém budeme později chodit, ne po konstrukcích, ale přesně pohlaví). Pak následuje řetězec rostoucích kladných čísel a klesajících záporných čísel.
Věnujte pozornost značkám!

✔️ Uzly jsou zvětšené fragmenty kombinace složitých prvků: základy se stěnami, stěny se stropy, vyztužené pásy se střešními konstrukcemi, střešní prvky mezi sebou. Na uzlech je také zobrazeno schéma zateplení domu, aby nikde nedocházelo k promrzání konstrukcí.

Důležité! Provádění prací v souladu s konstrukčními uzly je klíčem k trvanlivosti a pevnosti domu. Pokud vaši stavebníci chtějí řešit uzel jinak, než je uvedeno v projektu, poraďte se s projektantem.

6. Vědomosti.

Kromě symbolů a poznámek obsahují plány výkresů také výpočet materiálů pro daný typ práce. Projekt obsahuje i souhrnné výkazy pro velké etapy práce.

7. Ptejte se designéra

I po prostudování výkresů mohou přetrvávat určité nejasnosti. Nebojte se požádat o vysvětlení čehokoli, čemu nerozumíte. Nechcete být po celou dobu stavby sužováni neurčitými pochybnostmi. Měli byste se také obrátit na autora projektu, pokud chtějí stavitelé něco změnit, udělat to po svém. Někdy je to normální a někdy to může být nebezpečné. Je lepší se o tom poradit.

Závěr

Čtení výkresů je dovednost, která se bude hodit ve všech fázích výstavby. Koneckonců, i když nestavíte dům vlastníma rukama, měli byste rozumět tomu, co stavitelé dělají, a být schopni jejich práci zkontrolovat a převzít.

Dále navrhujeme prostudovat otázku „jak postavit dům podle standardního návrhu„po přečtení příslušné publikace.

Myslíme si, že tento průvodce bude užitečný pro ty, kteří se teprve začínají ponořovat do světa stavebnictví. A to je téměř každý první. Koneckonců, drtivá většina lidí si dům staví jednou za život. Proto jsou v této věci amatéři téměř všichni (no, kromě projektantů a, doufejme, i stavitelů).

Sdílejte článek na sociálních sítích:

Prohlédněte si kompletní dokumentaci a všechny části architektonického návrhu domu.

Projekt obsahuje veškeré informace o domě

Vzhled a design

Tvorba architektonického konceptu, návrh fasády, počet podlaží, výška stropu.

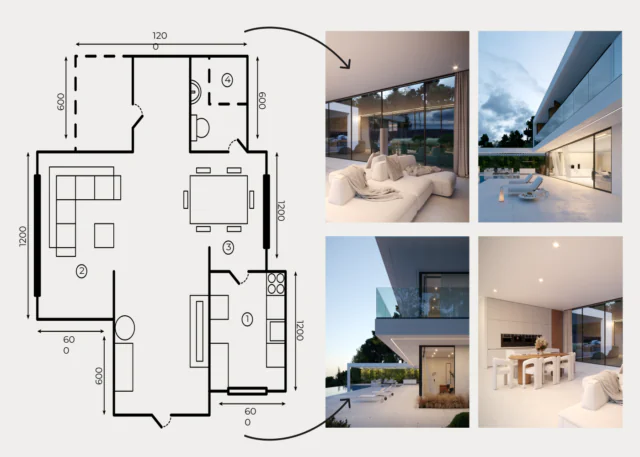

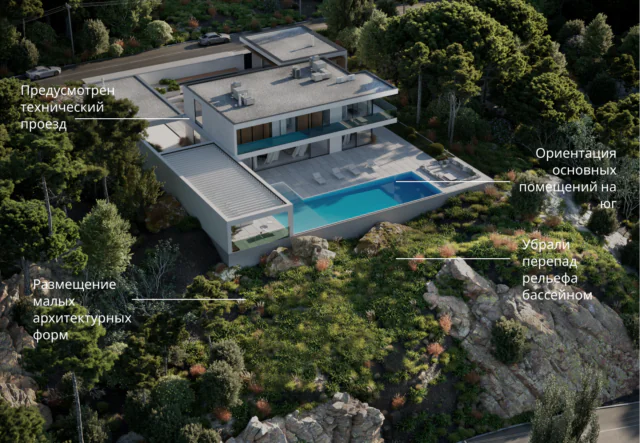

Dispozice domu a pozemku

Vývoj logiky vnitřních prostorů, orientace a
umístění domu na pozemku.

Dokumentace pro stavebníky

Výpočty, odhady, výkresy a mnoho dalších informací pro stavební práce.

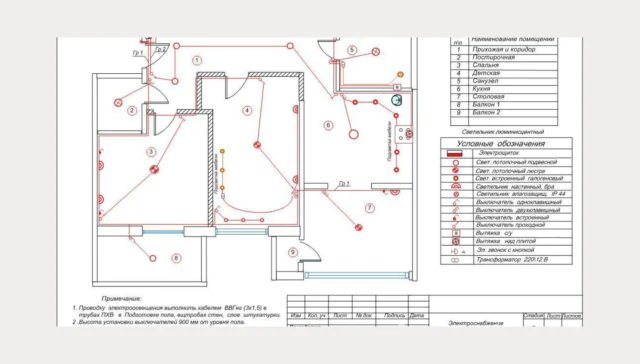

Inženýrská část

Topení, kanalizace,
osvětlení a větrání.

Zařazujeme speciální detaily, jako je druhé světlo v obývacím pokoji, plovoucí schodiště, střešní okna, neviditelná kuchyně, které dají vyniknout vašemu domovu.

Zónování prostor, uspořádání nábytku atd. — to vše je promyšleno podle vašich životních scénářů. Fasáda, okna, výška stropu a další detaily, které se promítnou do architektury domu, jsou okamžitě zahrnuty do dispozice.

Moderní, stylové a funkční interiéry, které kombinují praktičnost a pohodlí.

Sestavení projektu domu

Obsahuje tři sekce, ale můžete také
přidat design interiéru a design krajiny.

Architektonická část

Součástí sekce je také sekce Skica. Obě sekce obsahují informace o interiéru a exteriéru domu. Tato část je často označována jako pracovní dokumentace nebo WD.

Strukturální řez

Projekční úsek neboli KS je dokumentace pro provádění stavebních prací, bez které nelze vyjet na stavbu.

Strojírenský úsek

Informace o inženýrských systémech domu, instalační schémata, odhady vybavení.

1 část

Architektonické a skicové řezy

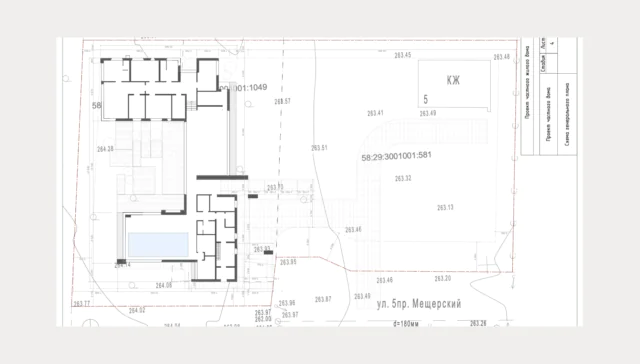

Hlavní plán

Půdorysy s uspořádáním nábytku

Schéma výpočtu oslunění

Specifikace oken a dveří

Plán střechy

Fasády

řezy

Uzly

Vizualizace

Seznam obkladových materiálů

2 část

• dispoziční plán
• Hypoteční schéma
• Schéma deskových žeber
• Schéma vyztužení desky
• Základová deska
• Nosné konstrukce
• Řezy stěn a sloupů
• Podlahové trámy
• Podlahové desky
• Zpevnění podlahy
• Specifikace materiálů
• Obecné pohledy

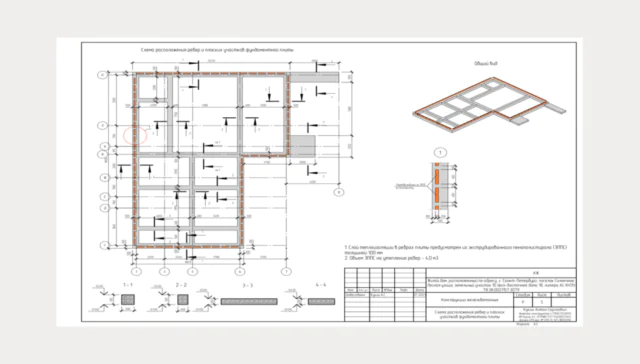

Plán rozložení os

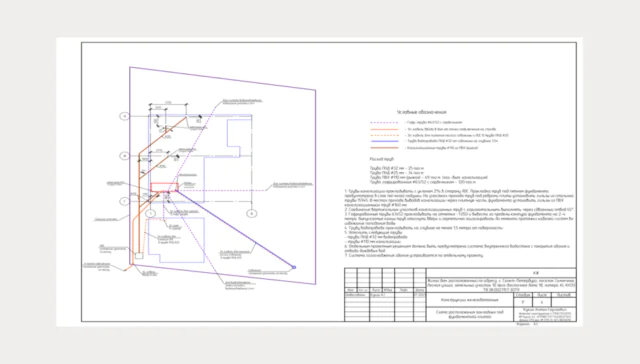

Rozložení vetknutých dílů pod základovou deskou

Rozložení žeber a plochých řezů základové desky

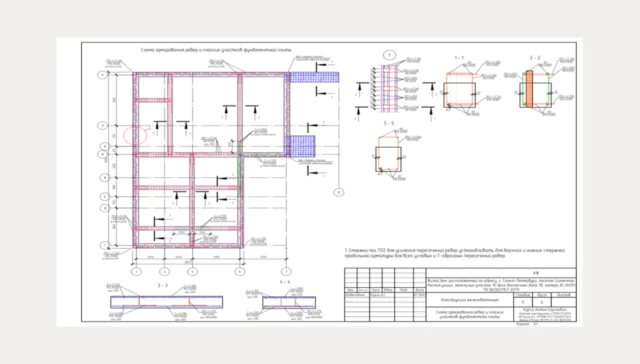

Schéma vyztužení žeber a plochých úseků základové desky

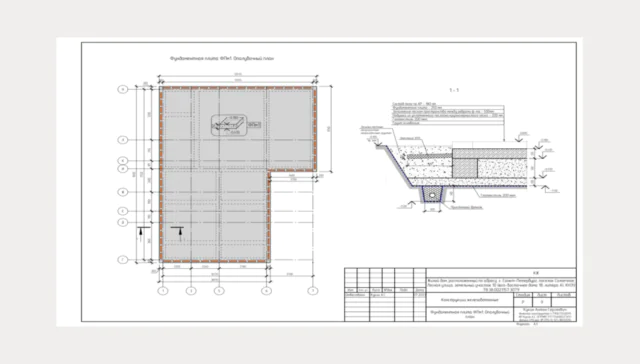

Základová deska s plánem bednění

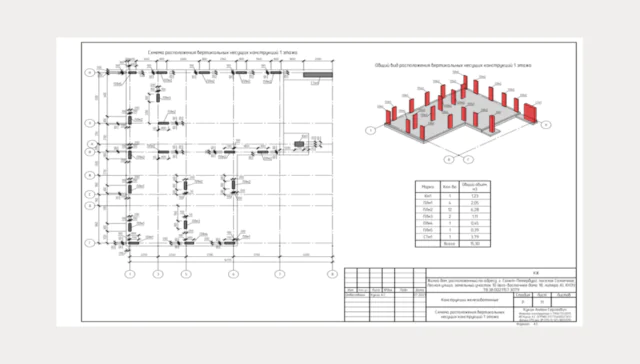

Rozmístění svislých nosných konstrukcí

Řezy stěn a sloupů

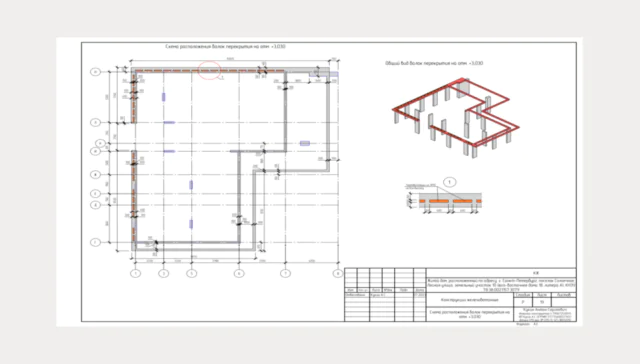

Schéma rozložení podlahového nosníku

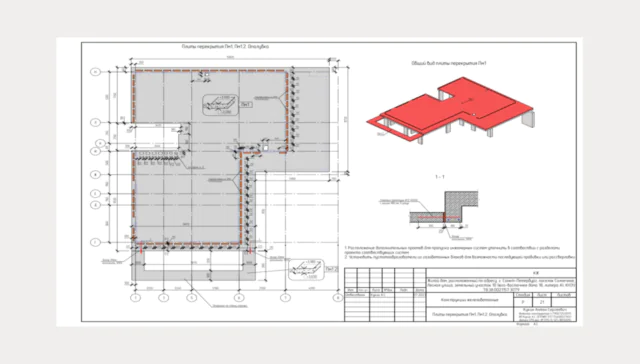

Podlahové desky s bedněním

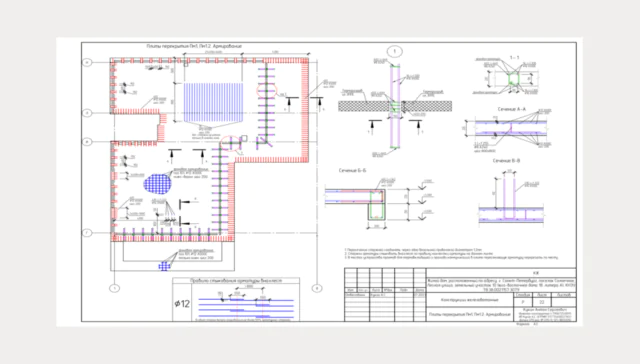

Výztuž podlahových desek

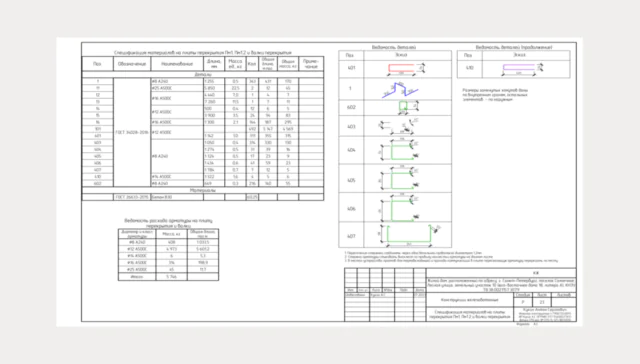

Specifikace materiálů

Obecné typy stavebních rámů

3 část

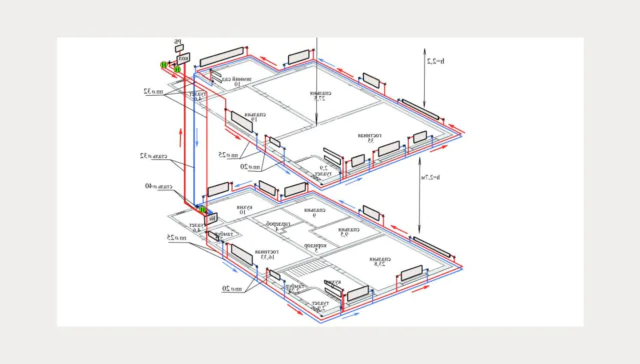

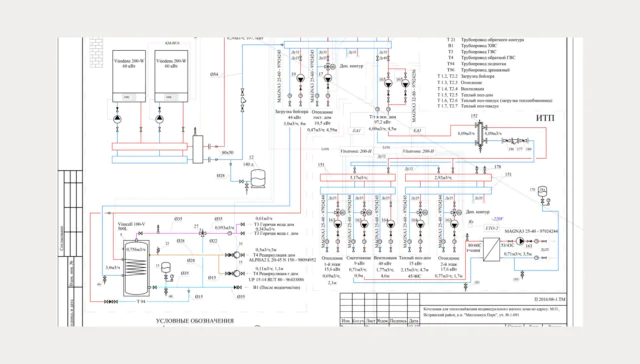

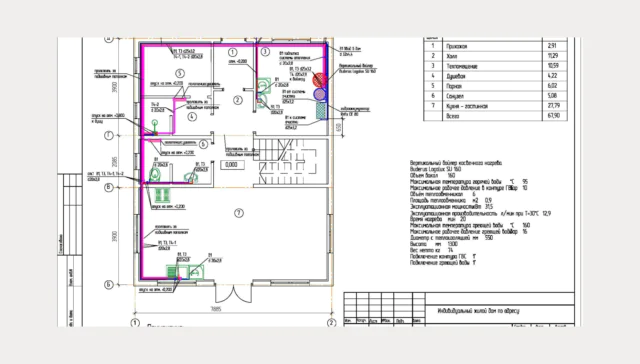

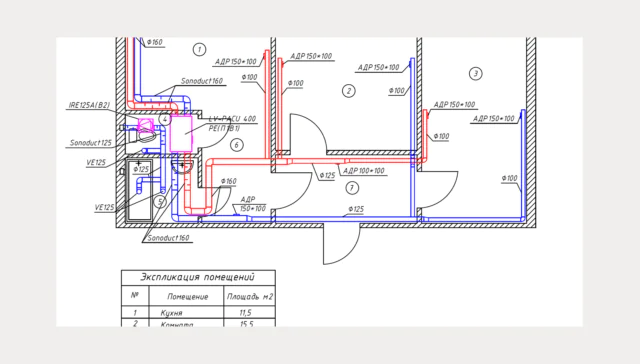

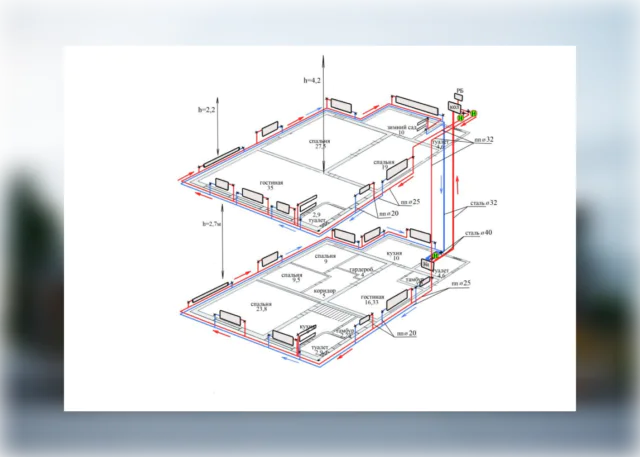

Projekt vytápění
