11 nejlepších oběhových čerpadel – hodnocení 2025

Mnozí se často potýkají s problémem výběru: když přijdeme do obchodu, kde prodávají oběhová čerpadla, vidíme, že prodejce nám nemůže kompetentně poradit s výběrem tlakových charakteristik a nabízí jednoduše koupit to, co je na skladě.

Abyste tomu zabránili, musíte si koupit zařízení, které již zná parametry vašeho topného systému. Jak vybrat optimální charakteristiku přímo pro vaše vytápění, abyste si následně koupili vhodné oběhové čerpadlo. Potřebujete zařízení, které by nemělo parametry vyšší, než je nutné: nevytvářelo by zbytečný hluk a tlak, nespotřebovávalo by nadměrnou elektřinu a zároveň by mělo tlakové charakteristiky dostatečné pro zahřátí i těch nejvzdálenějších radiátorů. kotel.

Chcete-li to provést, musíte provést několik jednoduchých předběžných výpočtů. Abychom lépe pochopili, jak vybrat oběhové čerpadlo, provedeme výběr na konkrétním příkladu. Řekněme, že musíme vybrat čerpací zařízení pro samostatnou budovu, to znamená pro soukromou budovu s vytápěnou plochou 300 m².

Charakteristiky pro výpočet

Okamžitě určíme, co potřebujeme pro výpočet. Konkrétně potřebujeme znát tři veličiny:

1. Výkon zdroje tepla – Qn se měří v kW;
2. Produktivita – Qpu, m³/h;
3. Tlak – Hpu v metrech potřebný k překonání veškerého hydraulického odporu systému.

Nyní přejděme přímo k výběru. Nejprve zjistíme první hodnotu, tedy výkon zdroje tepla, který nám následně pomůže zjistit výkon oběhového čerpadla.

Napájení zdroje tepla

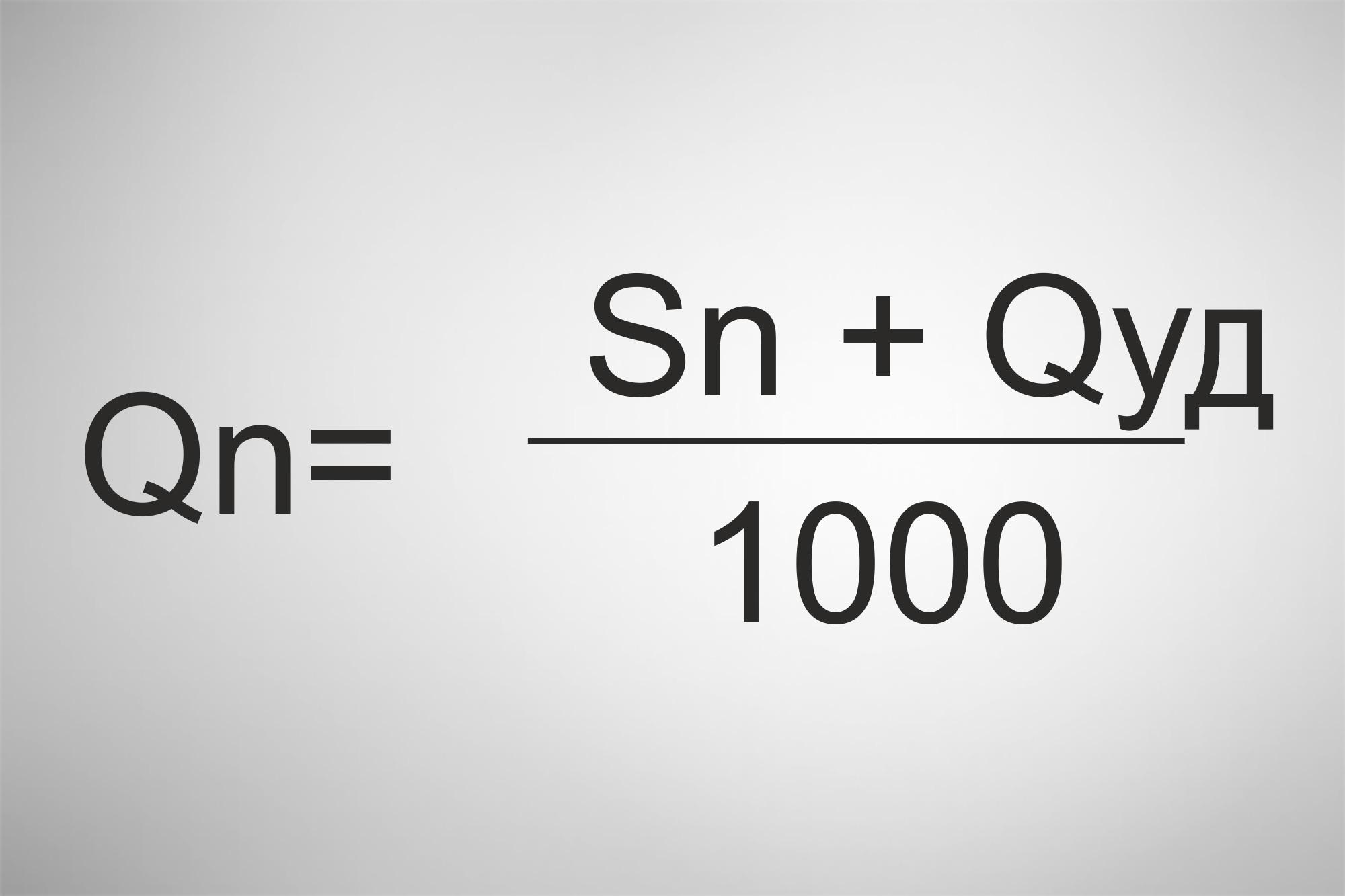

Výkon zdroje tepla se vypočítá podle následujícího vzorce:

Pojďme dešifrovat tento vzorec:

Sn je vytápěná plocha místnosti. Známe vytápěnou plochu, vzali jsme 300 m².
Qsp. – to je měrná spotřeba tepla budovy, tedy kolik wattů na m² je potřeba k tomu, aby byl dům útulný a teplý.
U budovy s více než dvěma byty je toto číslo 70 W na m².
U samostatně stojících budov s jedním nebo dvěma byty je toto číslo 100 W na m².
Pro náš příklad je druhý indikátor vhodnější, protože máme samostatnou budovu, to znamená soukromý dům, takže bereme 100 W na m².

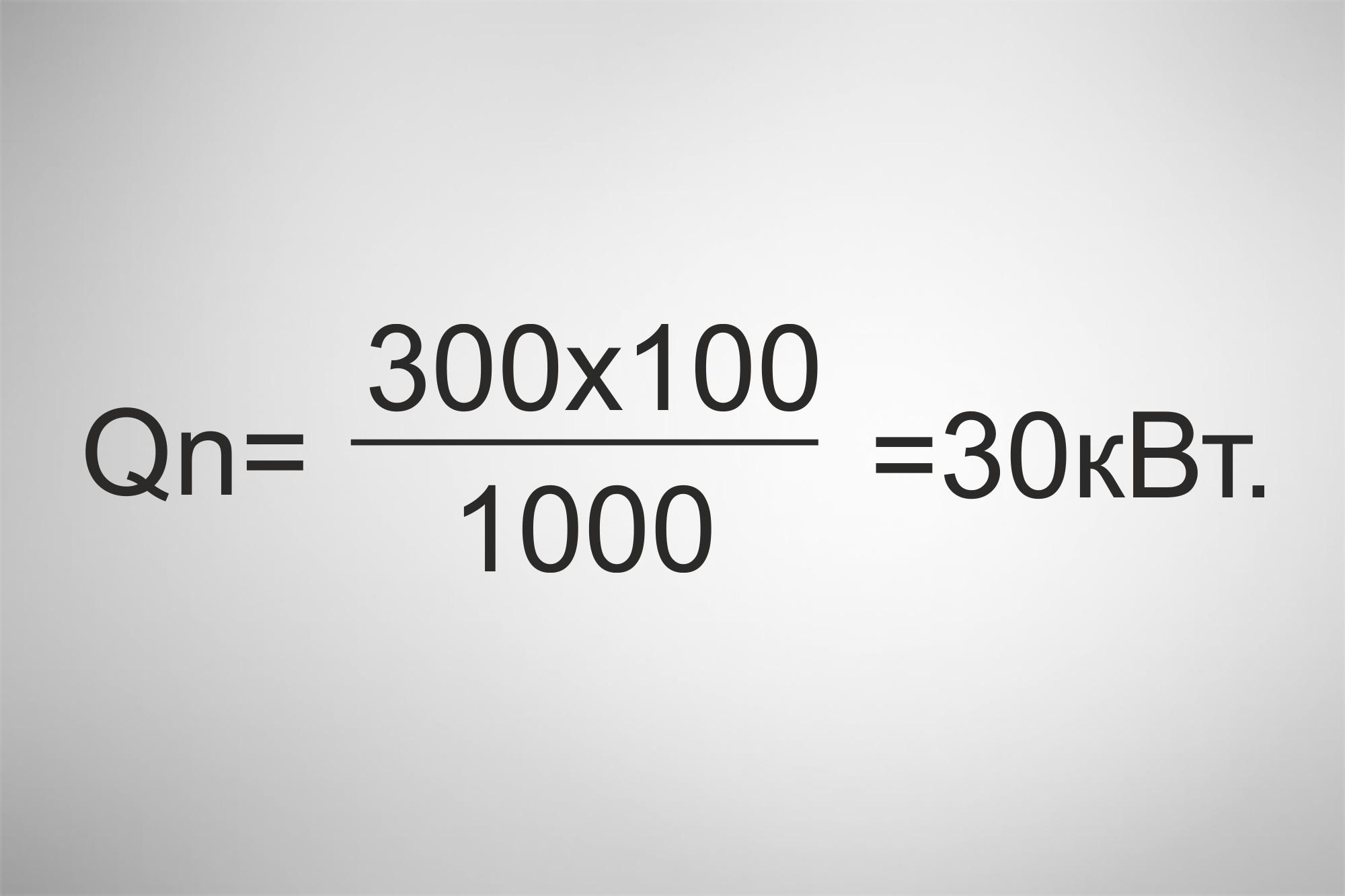

Naučili jsme se hodnoty, nyní spočítáme výkon zdroje tepla.

Производительность

Můžeme přejít k výpočtu produktivity nebo objemového průtoku.
Vypočítá se pomocí následujícího vzorce:

V tomto vzorci již známe výkon zdroje tepla – 30 kW.
1,163 je měrná tepelná kapacita vody. Pokud se použije jiná chladicí kapalina, pak koeficient musí odpovídat kapalině, která bude v potrubí.
Delta t je vypočtený teplotní rozdíl v přívodním a vratném potrubí (přívod a zpátečka). Základem je obvykle 10-20 stupňů pro standardní systémy, ale pro náš výpočet budeme brát průměrný rozdíl 15 stupňů.
Dosadíme všechna data a získáme výkon ve vypočítaném bodě.
Dostáváme 1,72 m³/h.

Tlak

Nyní zjistíme tlak dostatečný k překonání odporu potrubí. Pro správnou volbu určete ztráty v nejdelších vedeních hlavního vedení až po nejvzdálenější radiátor.

Pro zajištění dodávky chladicí kapaliny do kteréhokoli místa topného systému musí oběhové čerpadlo překonat součet všech hydraulických odporů.

Může být obtížné přesně vypočítat všechny hydraulické odpory, proto vybereme přibližné pomocí následujícího vzorce:

Pojďme dešifrovat tento vzorec:

R jsou ztráty třením v potrubí; Jako základ můžeme vzít hodnoty od 50 Pa (pascalů) na metr do 150 Pa na metr. 150 Pa je obvykle v trubkách menšího průměru a 50 Pa je obvykle tam, kde se používají trubky většího průměru, je zde menší tlaková ztráta díky většímu průměru. To se často stává ve starších domech, které používají dvoupalcové trubky.

Budeme předpokládat, že naše trubky mají menší průměr, takže vezmeme hodnotu 150 Pa na metr.
L je délka přívodu a zpátečky pro nejdelší větev našeho vytápění. Pokud tento údaj není znám, můžete vypočítat pomocí jiných hodnot, například délku domu plus šířku domu plus výšku domu vynásobené dvěma. Nebo šířka, délka, výška, vytápěné prostory vynásobené 2.

Předpokládejme, že neznáme délku přívodu a zpátečky a známe pouze délku, šířku a výšku vytápěné plochy. Máme 300 m², takže budeme předpokládat, že délka našeho domu je například 30 m, šířka 10 m, výška 2.5 m. Výsledkem je 85 m.
ZF je součinitel odporu uzavíracích ventilů.
V závislosti na přítomnosti termostatického ventilu se bere hodnota od 1,2 do 2,2. Pokud tam není termostatický ventil, tak můžete vzít 1,3, ale budeme uvažovat maximum, vezmeme koeficient 2,2.
Číslo 10 000 je převodní faktor mezi metry a pascaly.
Nahradíme všechny hodnoty a získáme tlak, který potřebujeme.
Takže tlak v konstrukčním bodě je 2,8 m.

Pojďme k výběru

Dostali jsme výkon a tlakovou charakteristiku neboli tlak. Poté, vyzbrojeni těmito čísly, jdeme do obchodu nebo na webovou stránku, kde prodávají oběhová čerpadla.
Při výběru mezi výrobci zohledněte nejen to, jak známá je značka, jak dlouho je na trhu, zda je na ni mnoho reklamací, ale také zda existuje certifikovaný servis této značky a oficiální prodejce ve vašem regionu.

Dále se rozhodneme pro model, podíváme se do katalogu, kde jsou popsány všechny modely a kde jsou uvedeny diagramy tlakových charakteristik.

Díky těmto číslům na diagramu můžete určit, který konkrétní model je potřeba. Pokud takový katalog neexistuje, vezmeme v tomto případě pas jakéhokoli modelu, kde jsou také uvedeny diagramy.

Diagram ukazuje hodnoty tlaku svisle a ukazatele produktivity vodorovně. K dispozici jsou také 3 řádky odpovídající první, druhé a třetí rychlosti čerpadla. Zpravidla se výběr provádí podle rychlosti 2.

Výsledné hodnoty pro objem dodávky – 1.72 m³/h a tlak – 2.8 m by se měly na diagramu protínat přibližně ve střední části grafu. Pokud průsečíky indikátorů objemu a tlaku spadají do oblasti grafu, ale jsou daleko od podmíněné střední části, pak vám takové zařízení nebude vyhovovat, protože jeho výkon a tlak nebudou stačit k dodání chladicí kapaliny nejdále. radiátor v systému. Při výběru zpravidla berou ukazatele, které jsou o 15% vyšší než ty, které byly přijaty, takže zařízení má malou rezervu vlastností.

Nyní, když plánujete nákup oběhového čerpadla, víte, jaké ukazatele budou vyžadovány pro výpočet a jak vybrat čerpadlo, které bude ve vašem topném systému pracovat co nejefektivněji a bude nákladově efektivní bez dodatečné spotřeby elektřiny.

* Recenze toho nejlepšího podle redakční rady expertology.ru. Na výběrová kritéria. Tento materiál je subjektivní, nepředstavuje reklamu a neslouží jako průvodce nákupem. Před nákupem je třeba se poradit s odborníkem.

Moderní topné systémy soukromých domů jsou vybaveny oběhovými čerpadly. Díky tomuto levnému zařízení je možné rychle a rovnoměrně ohřívat chladicí kapalinu v různých částech domu, čímž se šetří tepelná energie. Hlavním úkolem zařízení je pohyb kapaliny v uzavřeném okruhu. Zařízení pracuje z elektrické sítě, takže čerpadlo bude užitečné pouze tehdy, pokud je k dispozici proud 220 V. Při výběru oběhového čerpadla je třeba znát několik důležitých bodů.

Jak vybrat oběhové čerpadlo

1. OdrůdyV prodeji jsou dvě modifikace, které se liší designem. Modely se suchým rotorem se vyznačují vysokou účinností (až 80 %), ale vyžadují pravidelnou údržbu, jejich životnost je krátká (3–5 let) a během provozu vydávají hodně hluku. Čerpadla s mokrým rotorem mají účinnost 50 %, ale nevyžadují údržbu, jejich životnost dosahuje 10 let a zařízení je během provozu prakticky neslyšitelné. Ti, kteří jsou citliví na hluk, by měli dát přednost modelům s mokrým rotorem.
2. ПроизводительностьRůzné topné systémy vyžadují čerpadlo s optimálním výkonem. Majitel domu potřebuje znát kapacitu kotle instalovaného v systému. Pokud v okruhu pracuje topné zařízení o výkonu 40 kW, musí čerpadlo poskytovat průtok 40 l/min (2,4 mXNUMX/h).
3. výška zdvihu. Další důležitou charakteristikou oběhového čerpadla je tlak (výška zdvihu). Odborníci doporučují držet se jednoduchého vzorce. Pro 10 m potrubí je potřeba tlak 0,6 m. Je snadné vypočítat, že pro topné potrubí dlouhé 100 m je vhodné oběhové čerpadlo s výškou zdvihu 6 m.
4. Nastavení průtokuVelmi užitečnou volbou čerpadla bude možnost měnit rychlost pohybu vody. Některé modely jsou vybaveny mechanickým přepínačem pro 2-3 polohy. Uživatel si vybere optimální režim na základě teploty v místnosti. Modernější zařízení jsou vybavena elektronickými regulátory, které automaticky mění rychlost. Maximální ukazatel by neměl překročit 1,6 metru za sekundu.
5. MocKaždé oběhové čerpadlo má elektromotor s určitým výkonem. Čím tenčí jsou trubky v topném systému, tím větší musí být výkon motoru. Jinak čerpadlo nebude schopno překonat hydraulický odpor v hlavním potrubí. Pro malé okruhy postačí výkon až 100 W a složité systémy jsou vybaveny modely s motory nad 150 W.
6. Teplota nosiče teplaKaždý topný systém má své vlastní teplotní režimy. Pokud se při použití plynového kotle voda ohřívá na +80 °C, pak v systémech s kotlem na tuhá paliva dosáhne chladicí kapalina teploty +110 °C. Je důležité dbát na spodní teplotní limit v případě nerovnoměrného vytápění domu v zimě. Majitelé domů plní systém nemrznoucí směsí, která v mrazu nezamrzne. V tomto případě musí čerpadlo zůstat v provozu při -10 °C.
7. materiályAby čerpadlo fungovalo dlouho a k radosti majitele, měli byste zjistit, z jakých materiálů jsou vyrobeny odpovědné jednotky a díly. Těleso by ideálně mělo být z litiny a oběžné kolo a pracovní kolo by měly být vyrobeny z vysoce kvalitního plastu.
8. Připojovací velikostPři řezání oběhového čerpadla do hlavního potrubí je důležité zvážit průměr trubek. Válcové závity trubek se označují v palcích, například G1, G2 nebo G3/4. Velikost připojení je také uvedena ve specifikacích čerpadla.

Pro naši recenzi jsme vybrali 11 nejlepších oběhových čerpadel. Všechna získala schválení odborné komunity a vysoké hodnocení od spotřebitelů.

Hodnocení nejlepších oběhových čerpadel

Nejlepší levná čerpadla pro topné systémy

Levná oběhová čerpadla si poradí s malými topnými systémy nebo vodovodními potrubími. Mezi levnými modely existuje mnoho slušných příkladů. Zde jsou ty nejlepší z nich.

VORTEX TsN-32-6

Čerpadlo VIKHR CN-32-6 s výkonným elektromotorem o výkonu 90 W poskytuje stabilní výšku přívodu až 7,5 metru a výkon dosahuje působivých 9 metrů krychlových za hodinu. Tento ukazatel umožňuje efektivně udržovat cirkulaci v topných systémech i střední složitosti.

Další výhodou zařízení je široký rozsah provozních teplot – od -10 do +110 °C. Díky tomu je čerpadlo univerzální a připravené zvládat úkoly v různých klimatických podmínkách. Odolné litinové tělo nejen chrání vnitřní součásti, ale také díky hmotnosti 3,8 kg poskytuje zařízení solidní stabilitu.

Většina uživatelů na fórech tento model hodnotí velmi dobře. Poruchy jsou vzácné a obvykle jsou spojeny s ojedinělými případy vad. Kupující uvádějí jako hlavní výhody zařízení spolehlivost konstrukce, dobrý tlak a vynikající výkon.

Přestože se někteří majitelé během záruční doby setkali s poruchami, celková pověst čerpadla zůstává pozitivní. Za svou cenu VIKHR CN-32-6 splňuje očekávání a zaslouží si titul jedné z nejlepších rozpočtových možností pro topné systémy.

Hodnota

• rozumnou cenu;
• dobrý tlak;
• vysoký výkon;
• robustní konstrukce.

Omezení

• Poruchy čerpadla jsou zaznamenány během záruční doby.
